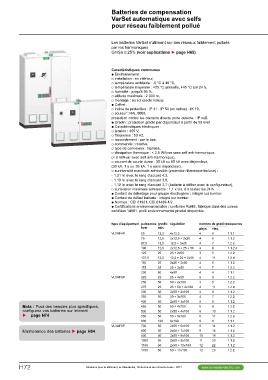

Page 758 - catalogue général SE 2017 (web flip book)

Batteries de compensation
VarSet automatique avec selfs
pour réseau faiblement pollué

Les batteries VarSet s’utilisent sur des réseaux faiblement pollués
par les harmoniques
Gh/Sn ≤ 25% (voir explications ► page H65)

Caractéristiques communes
@@Environnement :
__installation : en intérieur,
__température ambiante : -5 °C à 40 °C,
__température moyenne : +35 °C annuelle, +45 °C sur 24 h,
__humidité : jusqu'à 95 %,
__altitude maximale : 2 000 m,
__montage : au sol (socle inclus).
@@Coffret :
__indice de protection : IP 31 - IP 54 (en option) - IK 10,
__couleur : RAL 9003,
protection contre les contacts directs porte ouverte : IP xxB.
@@Gradin : protection gradin par disjoncteur à partir de 50 kvar.
@@Caractéristiques électriques :
__tension : 400 V,
__fréquence : 50 Hz,
__raccordement : par le bas,
__commande : rotative,
__type de connexion : triphasé,
__dissipation thermique : < 2,5 W/kvar sans self anti-harmonique,
(< 6 W/kvar avec self anti-harmonique),
__courant de courte durée : 35 kA ou 65 kA avec disjoncteur,
(30 kA, 1 s ou 35 kA, 1 s sans disjoncteur),
__surintensité maximale admissible (protection thermique incluse) :
- 1,31 In avec le rang d'accord 4,2,
- 1,19 In avec le rang d'accord 3,8,
- 1,12 In avec le rang d'accord 2,7 (batterie à définir avec le configurateur),
__surtension maximale admissible : 1,1 x Un, 8 h toutes les 24 h.
@@Contact de délestage pour groupe électrogène : intégré sur bornier.
@@Contact de défaut batterie : intégré sur bornier.
@@Normes : CEI 61921, CEI 61439-1/2.
@@Certifications environnementales : conforme RoHS, fabriqué dans des usines
certifiées 14001, profil environnemental produit disponible.

type d'équipement puissance gradin régulation nombre de gradinsséquence

kvar min. phys. élec.

VLVAF4P 50 12,5 4x12,5 44 1.1.1
VLVAF6P 75 12,5 2x12,5 + 2x25
VLVAF8P 87,5 12,5 12,5 + 3x25 46 1.1.2
100 12,5 2x12,5 + 25 + 50
125 25 25 + 2x50 47 1.2.2
137,5 12,5 12,5 + 25 + 2x50
150 25 2x25 + 2x50 48 1.1.2.4
175 25 25 + 3x50
200 50 4x50 35 1.2.2
225 25 25 + 4x50
250 50 50 + 2x100 4 11 1.2.4
275 25 25 + 50 + 2x100
300 50 2x50 + 2x100 46 1.1.2
350 50 50 + 3x100
400 50 2x50 + 3x100 47 1.2.2
450 50 50 + 4x100
500 50 2x50 + 4x100 44 1.1.1
550 50 50 + 5x100
600 100 6x100 59 1.2.2
700 50 2x50 + 6x100
800 50 2x50 + 7x100 35 1.2.2
900 50 2x50 + 8x100
1000 50 2x50 + 9x100 4 11 1.2.4
1100 50 2x50 + 10x100
1150 50 50 + 11x100 46 1.1.2

47 1.2.2

58 1.1.2

Nota : Pour des besoins plus spécifiques, 59 1.2.2
configurez vos batteries sur internet
u page H74 6 10 1.1.2
Maintenance des batteries u page H84
6 11 1.2.2

66 1.1.1

8 14 1.1.2

9 16 1.1.2

10 18 1.1.2

11 20 1.1.2

12 22 1.1.2

12 23 1.2.2
