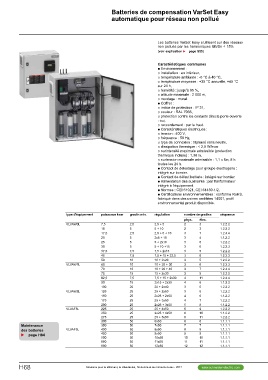

Batteries de compensation VarSet Easy
automatique pour réseau non pollué

Les batteries VarSet Easy s’utilisent sur des réseaux
non pollués par les harmoniques Gh/Sn < 15%

(voir explication u page S55)

Caractéristiques communes
@@Environnement :
__installation : en intérieur,
__température ambiante : -5 °C à 40 °C,
__température moyenne : +35 °C annuelle, +45 °C
sur 24 h,
__humidité : jusqu'à 95 %,
__altitude maximale : 2 000 m,
__montage : mural.
@@Coffret :
__indice de protection : IP 31,
__couleur : RAL 7035,
__protection contre les contacts directs porte ouverte
: oui,
__raccordement : par le haut.
@@Caractéristiques électriques :
__tension : 400 V,
__fréquence : 50 Hz,
__type de connexion : triphasé sans neutre,
__dissipation thermique : < 2,5 W/kvar
__surintensité maximale admissible (protection
thermique incluse) : 1,36 In,
__surtension maximale admissible : 1,1 x Un, 8 h
toutes les 24 h.
@@Contact de délestage pour groupe électrogène :
intégré sur bornier.
@@Contact de défaut batterie : intégré sur bornier.
@@Alimentation des auxiliaires : par tranformateur
intégré à l'équipement.
@@Normes : CEI 61921, CEI 61439-1/2.
@@Certifications environnementales : conforme RoHS,
fabriqué dans des usines certifiées 14001, profil
environnemental produit disponible.

type d'équipement puissance kvar gradin min. régulation nombre de gradins séquence
VLVAW0L
7,5 2,5 2,5 + 5 phys. élec. 1.2.2.2
VLVAW1L 15 5 5 + 10 2 3 1.2.2.2
17,5 2,5 2,5 + 5 + 10 2 3 1.2.4.4
VLVAW2L 20 5 2x5 + 10 3 7 1.1.2.2
VLVAF3L 25 5 5 + 2x10 1.2.2.2
VLVAF5L 30 5 5 + 10 +15 34 1.2.3.3
37,5 7,5 7,5 + 2x15 35 1.2.2.2
45 7,5 7,5 + 15 + 22,5 36 1.2.3.3
50 10 10 + 2x20 1.2.2.2
60 10 10 + 20 + 30 35 1.2.3.3
70 10 10 + 20 + 40 36 1.2.4.4
75 15 15 + 2x30 35 1.2.2.2
82,5 7,5 7,5 + 15 + 2x30 1.2.4.4
90 15 2x15 + 2x30 36 1.1.2.2
100 20 20 + 2x40 37 1.2.2.2
125 25 25 + 2x50 35 1.2.2.2
150 25 2x25 + 2x50 1.1.2.2
175 25 25 + 3x50 4 11 1.2.2.2
200 25 2x25 + 3x50 46 1.1.2.2
225 25 25 + 4x50 35 1.2.2.2
250 25 2x25 + 4x50 1.1.2.2
275 25 25 + 5x50 35 1.2.2.2
300 50 6x50 46 1.1.1.1
350 50 7x50 1.1.1.1
400 50 8x50 47 1.1.1.1
450 50 9x50 1.1.1.1
Maintenance 500 50 10x50 58 1.1.1.1
des batteries 550 50 11x50 59 1.1.1.1
u page H84 600 50 12x50 6 10 1.1.1.1
6 11
H68 66
77
88
99
10 10
11 11
12 12
