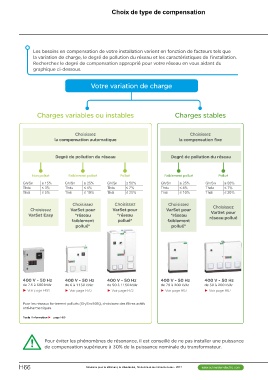

P. 752
Choix de type de compensation
Les besoins en compensation de votre installation varient en fonction de facteurs tels que
la variation de charge, le degré de pollution du réseau et les caractéristiques de l’installation.
Recherchez le degré de compensation approprié pour votre réseau en vous aidant du
graphique ci-dessous.
Votre variation de charge
Charges variables ou instables Charges stables
Choisissez Choisissez
la compensation automatique la compensation fixe
Degré de pollution du réseau Degré de pollution du réseau
Non pollué Faiblement pollué Pollué Faiblement pollué Pollué
Gh/Sn ≤ 15% Gh/Sn ≤ 25% Gh/Sn ≤ 50% Gh/Sn ≤ 25% Gh/Sn ≤ 50%
Thdu ≤ 3% Thdu ≤ 4% Thdu ≤ 7% Thdu ≤ 4% Thdu ≤ 7%
Thdi ≤ 5% Thdi ≤ 10% Thdi ≤ 20% Thdi ≤ 10% Thdi ≤ 20%
Choisissez Choisissez Choisissez Choisissez Choisissez
VarSet Easy VarSet pour VarSet pour VarSet pour VarSet pour
réseau pollué
"réseau "réseau "réseau
faiblement pollué" faiblement
pollué" pollué"
400 V - 50 Hz 400 V - 50 Hz 400 V - 50 Hz 400 V - 50 Hz 400 V - 50 Hz
de 7.5 à 600 kVAr de 6 à 1150 kVAr de 50 à 1150 kVAr de 79 à 200 kVAr de 50 à 200 kVAr
► Voir page H68 ► Voir page H70 ► Voir page H72 ► Voir page H67 ► Voir page H67
Pour les réseaux fortement pollués (Gh/Sn>50%), choisissez des filtres actifs
anti-harmoniques
Toute l’information u page H85
Pour éviter les phénomènes de résonance, il est conseillé de ne pas installer une puissance
de compensation supérieure à 30% de la puissance nominale du transformateur.
H66 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
