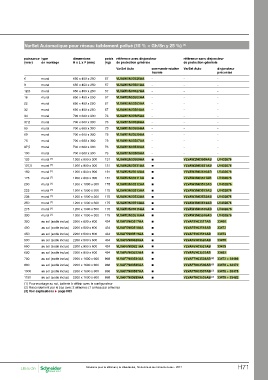

P. 757
VarSet Automatique pour réseau faiblement pollué (15 % < Gh/Sn y 25 %) (3)
puissance type dimensions poids référence avec disjoncteur référence sans disjoncteur
(kvar) de montage H x L x P (mm) (kg) de protection générale de protection générale
VarSet Auto commande rotative VarSet Auto disjoncteur
fournie préconisé
6 mural 650 x 450 x 250 57 VLVAW0N03526AA - --
9 mural 650 x 450 x 250 57 VLVAW0N03501AA - --
12,5 mural 650 x 450 x 250 57 VLVAW0N03527AA - --
16 mural 650 x 450 x 250 57 VLVAW0N03502AA - --
22 mural 650 x 450 x 250 57 VLVAW0N03503AA - --
32 mural 650 x 450 x 250 57 VLVAW0N03504AA - --
34 mural 700 x 600 x 300 73 VLVAW1N03505AA - --
37,5 mural 700 x 600 x 300 73 VLVAW1N03528AA - --
50 mural 700 x 600 x 300 73 VLVAW1N03506AA - --
69 mural 700 x 600 x 300 73 VLVAW1N03529AA - --
75 mural 700 x 600 x 300 73 VLVAW1N03507AA - --
87,5 mural 700 x 600 x 300 73 VLVAW1N03530AA - --
100 mural 700 x 600 x 300 73 VLVAW1N03508AA - --
125 b
137,5 mural (1) 1200 x 800 x 300 131 VLVAW2N03509AA b VLVAW2N03509AB LV432676
150 b
175 mural (1) 1200 x 800 x 300 131 VLVAW2N03531AA b VLVAW2N03531AB LV432676
200 b
225 mural (1) 1200 x 800 x 300 131 VLVAW2N03510AA b VLVAW2N03510AB LV432676
238 b
250 mural (1) 1200 x 800 x 300 131 VLVAW2N03511AA b VLVAW2N03511AB LV432676
275 b
300 mural (1) 1200 x 1000 x 300 175 VLVAW3N03512AA b VLVAW3N03512AB LV432876
350 b
400 mural (1) 1200 x 1000 x 300 175 VLVAW3N03513AA b VLVAW3N03513AB LV432876
450 b
500 mural (1) 1200 x 1000 x 300 175 VLVAW3N03532AA b VLVAW3N03532AB LV432876
550 b
600 mural (1) 1200 x 1000 x 300 175 VLVAW3N03514AA b VLVAW3N03514AB LV432876
700 b
900 mural (1) 1200 x 1000 x 300 175 VLVAW3N03515AA b VLVAW3N03515AB LV432876
1000 b
1150 mural (1) 1200 x 1000 x 300 175 VLVAW3N03516AA b VLVAW3N03516AB LV432876
au sol (socle inclus) 2200 x 800 x 600 434 VLVAF5N03517AA VLVAF5N03517AB 33466
au sol (socle inclus) 2200 x 800 x 600 434 VLVAF5N03518AA VLVAF5N03518AB 33472
au sol (socle inclus) 2200 x 800 x 600 434 VLVAF5N03519AA VLVAF5N03519AB 33472
au sol (socle inclus) 2200 x 800 x 600 434 VLVAF5N03520AA VLVAF5N03520AB 33478
au sol (socle inclus) 2200 x 800 x 600 434 VLVAF5N03521AA VLVAF5N03521AB 33478
au sol (socle inclus) 2200 x 800 x 600 434 VLVAF5N03522AA VLVAF5N03522AB 33482
au sol (socle inclus) 2200 x 1600 x 600 868 VLVAF7N03534AA VLVAF7N03534AB (2) 33472 + 33466
au sol (socle inclus) 2200 x 1600 x 600 868 VLVAF7N03536AA VLVAF7N03536AB (2) 33478 + 33472
au sol (socle inclus) 2200 x 1600 x 600 868 VLVAF7N03537AA VLVAF7N03537AB (2) 33478 + 33478
au sol (socle inclus) 2200 x 1600 x 600 868 VLVAF7N03539AA VLVAF7N03539AB (2) 33478 + 33482
(1) Pour montage au sol, batterie à définir avec le configurateur
(2) Raccordement par le bas avec 2 armoires (1 arrivée par armoire)
(3) Voir explications u page H65
