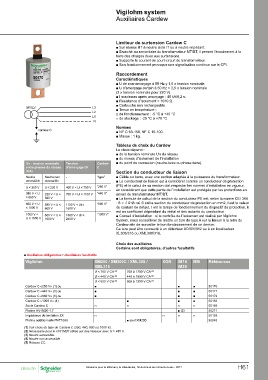

Vigilohm system
Auxiliaires Cardew
MV/LV L3 Limiteur de surtension Cardew C
cardew C L2
L1 ■ Sur réseau BT à neutre isolé IT ou à neutre impédant.
N ■ Branché au secondaire du transformateur MT/BT, il permet l’écoulement à la
terre des charges dues aux surtensions.
Un : tension nominale Tension Cardew ■ Supporte le courant de court-circuit du transformateur.
entre phases du réseau d’amorçage Ui C ■ Son fonctionnement provoque une signalisation continue sur le CPI.
(CA)
- “type” Raccordement
Neutre Neutre non Caractéristiques
400 V < Ui y 750 V “250 V”
accessible accessible 700 V < Ui y 1100 V “440 V” ■ U de non-amorçage à 50 Hz y 1,6 x tension nominale.
■ U d’amorçage certain à 50 Hz > 2,5 x tension nominale
U y 380 V U y 220 V 1100 V < Ui y “660 V” (3 x tension nominale pour 220 V).
1600 V ■ I maximum après amorçage : 40 kA/0,2 s.
380 V < U 220 V < U y 1600 V < Ui y “1000 V” ■ Résistance d’isolement > 1010 Ω.
y 660 V 380 V 2400 V ■ Cartouche non rechargeable.
■ Tenue en température :
660 V < U 380 V < U y □ de fonctionnement : -5 °C à +40 °C
y 1000 V 660 V □ de stockage : -25 °C à +70 °C.
1000 V < 660 V < U y Normes
U y 1560 V 1000 V ■ NF C 63-150, NF C 15-100.
■ Masse : 1 kg.
Tableau de choix du Cardew
Le choix dépend :
■ de la tension nominale Un du réseau
■ du niveau d’isolement de l’installation
■ du point de connexion (neutre-terre ou phase-terre).
Section du conducteur de liaison
■ Câble ou barre, avec une section adaptée à la puissance du transformateur.
■ Le conducteur de liaison est à considérer comme un conducteur de protection
(PE) et le calcul de sa section doit respecter les normes d’installation en vigueur,
en considérant que cette partie de l’installation est protégée par les protections en
amont du transformateur MT/BT.
■ La formule de calcul de la section du conducteur PE est, selon la norme CEI 364
: S = √ I2 t/k où S est la section du conducteur de protection en mm2, I est la valeur
du courant de défaut, t est le temps de fonctionnement du dispositif de protection, k
est un coefficient dépendant du métal et des isolants du conducteur.
■ Conseil d’installation : si le contrôle de l’isolement est réalisé par Vigilohm
System, nous conseillons de mettre un tore de type A sur la liaison à la terre du
Cardew afin de surveiller le bon fonctionnement de ce dernier.
Ce tore peut être connecté à un détecteur XD301/312 ou à un localisateur
XL308/316 ou XML308/316.
Choix des auxiliaires
Certains sont obligatoires, d’autres facultatifs
■ Auxiliaires obligatoires □ Auxiliaires facultatifs
Vigilohm XM200 / XM300C / XML308 / XGR IM10 IM9 Références
XML316 IM20
Cardew C «250 V» (1) ou 50170
Cardew C «440 V» (1) ou U < 760 V CA (3) 760 à 1700 V CA (3) ■■ 50171
Cardew C «660 V» (1) ou ■■ 50172
Cardew C «1000 V» (1) U < 440 V CA (4) 440 à 1000 V CA (4) ■■ 50183
Socle Cardew C ■■ 50169
Platine HV-IM20-1.7 U < 500 V CA (5) 500 à 1200 V CA (5) □□ 50211
Impédance de limitation ZX ■ (2) 50159
Platine additionnelle PHT1000 ■ □□□ 50248
■
■
■
□□
□
■ sauf XM200
(1) Voir choix du type de Cardew C (250, 440, 600 ou 1000 V).
(2) Nécessaire pour le CPI IM20 utilisé sur des réseaux avec U > 480 V.
(3) Neutre accessible.
(4) Neutre non accessible.
(5) Réseau CC.
