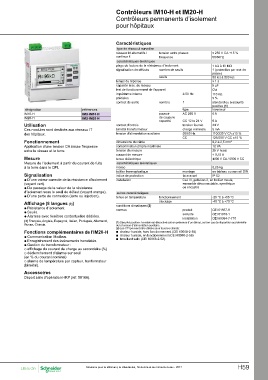

Page 745 - catalogue général SE 2017 (web flip book)

Contrôleurs IM10-H et IM20-H
Contrôleurs permanents d’isolement
pour hôpitaux

Caractéristiques

type de réseau à surveiller

réseaux bt alternatifs / tension entre phases y 230 V CA +15 %

continus it fréquence 50/60Hz

caractéristiques électriques

plage de lecture de la résistance d’isolement 1 kΩ à 10 MΩ

signalisation de défauts nombre de seuils 1 (protection par mot de
temps de réponse seuils passe)

50 kΩ à 500 kΩ
y1s

capacité max. du réseau 5 µF

test de fonctionnement de l'appareil Oui

impédance interne à 50 Hz 110 kΩ

précision 5%

contact de sortie nombre 1 standard ou à sécurité

désignation références positive (1)
IM10-H type Inverseur
IM20-H IMD-IM10-H
IMD-IM20-H pouvoir AC 250 V 6A
de coupure CC 12 to 24 V 6A
capacité

Utilisation contact d’entrée tension fournie 24 V

Ces modules sont destinés aux réseaux IT bimétal transformateur charge minimale 5 mA
des hôpitaux.
tension d’alimentation auxiliaire 50/60 Hz 110/230 V CA ±15 %

CC 125/250 V CC ±15 %

Fonctionnement dimensions du câble 0,2 à 2,5 mm2

Application d’une tension CA basse fréquence consommation propre maximale 12 VA
entre le réseau et la terre.
tension de mesure 25 V maxi.

Mesure courant de mesure < 0,15 A

Mesure de l’isolement à partir du courant de fuite tenue diélectrique 4000 V CA / 5500 V CC
à la terre dans le CPI.
caractéristiques mécaniques

masse 0,25 kg

Signalisation boîtier thermoplastique montage en tableau ou sur rail DIN

@@D’une valeur correcte de la résistance d’isolement indice de protection face avant IP 52
(voyant vert).
@@Du passage de la valeur de la résistance installation Cat. III, pollution 2, en boîtier moulé,
d’isolement sous le seuil de défaut (voyant orange).
@@D’une perte de connexion (terre ou injection). ensemble déconnectable, symétrique
ou encastré

autres caractéristiques

tenue en température fonctionnement -25 °C à +55 °C

Affichage (8 langues (3)) stockage -40 °C à +70 °C

@@Résistance d’isolement. conditions climatiques (2)
@@Seuils.
@@Alarmes avec fenêtres contextuelles dédiées. normes produit CEI 61557-8

(3) Français, Anglais, Espagnol, Italien, Portugais, Allemand, sécurité CEI 61010-1
Russe, Chinois.
installation CEI 60364-7-710

Fonctions complémentaires de l'IM20-H (1) Sécurité positive : le relais est désactivé soit en présence d’un défaut, soit en cas de disparition accidentelle
de la tension d’alimentation auxiliaire.
@@Communication Modbus. (2) Les CPI peuvent être utilisés sous tous les climats :
@@Enregistrement des événements horodatés. bb chaleur humide, hors fonctionnement (CEI 60068-2-30)
@@Gestion du transformateur : bb chaleur humide, en fonctionnement (CEI 60068-2-56)
__affichage du courant de charge au secondaire (%) bb brouillard salin (CEI 60068-2-52).
__déclenchement d’alarme sur seuil
(en % du courant nominal)
__alarme de température par capteur, tranformateur
(bimétal).

Accessoires

Déport salle d’opération HRP (réf. 50168).
