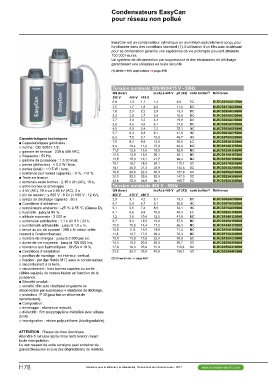

Page 764 - catalogue général SE 2017 (web flip book)

Condensateurs EasyCan
pour réseau non pollué

EasyCan est un condensateur cylindrique en aluminium spécialement conçu pour
fonctionner dans des conditions standard (1). L’utilisation d’un film auto cicatrisant
pour sa composition garantie une espérance de vie prolongée pouvant atteindre
100 000 heures.
Un système de déconnection par suppresseur et des résistances de décharge
garantissent une utilisation en toute sécurité.

(1) Gh/Sn < 10% (explications : u page S55)

Tension nominale 380/400/415 V - 50Hz

QN (kvar) In (A) à 400 V µF (X3) code boîtier(2) Référence

380 V 400 V 415 V BLRCS010A012B40

0,9 1,0 1,1 1,4 6,6 EC BLRCS017A020B40
BLRCS020A024B40
1,5 1,7 1,8 2,5 11,3 DC BLRCS025A030B40
13,3 DC BLRCS030A036B40
1,8 2,0 2,2 2,9 16,6 DC BLRCS042A050B40
19,9 DC BLRCS050A060B40
2,3 2,5 2,7 3,6 BLRCS063A075B40
BLRCS075A090B40
2,7 3,0 3,2 4,3 BLRCS083A100B40
BLRCS104A125B40
3,8 4,2 4,5 6,1 27,8 DC BLRCS125A150B40
33,1 HC BLRCS139A167B40
4,5 5,0 5,4 7,2 41,8 HC BLRCS150A180B40
49,7 HC BLRCS167A200B40
5,7 6,3 6,8 9,1 55,0 LC BLRCS200A240B40
BLRCS208A250B40
Carastéristiques techniques 6,8 7,5 8,1 10,8 BLRCS222A266B40
@@Carasteristiques générales : BLRCS250A300B40
__norme : CEI 60831-1/2, 7,5 8,3 8,9 12,0
__gamme de tension : 230 à 480 VAC, Référence
__fréquence : 50 Hz, 9,4 10,4 11,2 15,0 68,9 MC
__gamme de puissance : 1 à 30 kvar, 11,3 12,5 13,5 18,0 82,9 NC BLRCS042A050B48
__pertes (diélectric) : < 0.2 W / kvar, 12,5 13,9 15,0 20,1 92,1 NC BLRCS067A080B48
__pertes (total) : < 0.5 W / kvar, 13,5 15,0 16,1 21,7 99,4 NC BLRCS075A090B48
__tolérance (sur valeur capacité) : -5 %, +10 %. 15,1 16,7 18,0 24,1 110,7 SC BLRCS088A106B48
@@Tests en tension : BLRCS104A125B48
__terminals entre bornes : 2.15 x Un (AC), 10 s, 18,1 20,0 21,5 28,9 132,6 SC BLRCS125A150B48
__entre bornes et enveloppe : BLRCS144A173B48
__3 kV (AC), 10 s ou 3.66 kV (AC), 2 s 18,8 20,8 22,4 30,0 137,9 SC BLRCS155A186B48
__pic de tension : y 690 V : 8 kV (> 690 V : 12 kV), BLRCS170A204B48
__temps de décharge capacité : 60 s. 20,0 22,2 23,9 32,0 147,0 SC BLRCS186A223B48
@@Conditions d'utilisation : BLRCS208A250B48
__température ambiante : -25 °C à 55 °C (Classe D), 22,6 25,0 26,9 36,1 165,7 SC BLRCS258A310B48
__humidité : jusqu'à 95 %, BLRCS339A407B48
__altitude maximale : 2 000 m Tension nominale 480 V - 50Hz
__surtension admissible : 1,1 x Un 8 h / 24 h,
__surintensité admissible : jusqu'à 1,5 x In, QN (kvar) In (A) à 480 V µF (X3) code boîtier(2)
__tenue au pic de courant : 200 x In valeur crête
courant à l’enclenchement, 400 V 415 V 480 V
__nombre de charges : jusqu'à 5 000 par an,
__durée de vie moyenne : jusqu'à 100 000 hrs, 2,9 3,1 4,2 5,1 19,3 DC
__tolerance aux harmoniques : Gh/Sn ≤ 10 %.
@@Conditions d’installation : 4,7 5,0 6,7 8,1 30,8 HC
__position de montage : en intérieur, vertical,
__fixation : par tige filetée M12 sous le condensateur, 5,1 5,5 7,4 8,9 34,1 HC
__raccordement à la terre,
__raccordement : trois bornes capotes ou sortie 6,1 6,6 8,8 10,6 40,5 LC
câbles equipés de cosses faston en fonction de la
puissance. 7,2 7,8 10,4 12,5 47,9 MC
@@Sécurité produit : 8,7 9,3 12,5 15,0 57,5 NC
__sécurité : film auto cicatrisant et systeme de 10,0 10,8 14,4 17,3 66,3 NC
déconnection par surpresseur + résistance de décharge, 10,8 11,6 15,5 18,6 71,4 NC
__protection : IP 20 (pour fast on et bornes de 11,8 12,7 17,0 20,4 78,3 NC
raccordement).
@@Composition : 12,9 13,9 18,6 22,4 85,6 SC
__enveloppe : aluminium extrudé, 14,4 15,5 20,8 25,0 95,7 SC
__diélectric : film polypropylène métallisé avec alliage 17,9 19,3 25,8 31,0 118,8 SC
Zn/Al, 23,5 25,3 33,9 40,8 156,1 XC
__imprégnation : résine polyuréthane (biodégradable).
(2) Dimensions : u page H80

ATTENTION : Risque de choc électrique.
Attendre 5 minutes après mise hors tension avant
toute manipulation.
Le non respect de cette consigne peut entrainer de
graves blessures et (ou) des dégradations de matériel.
