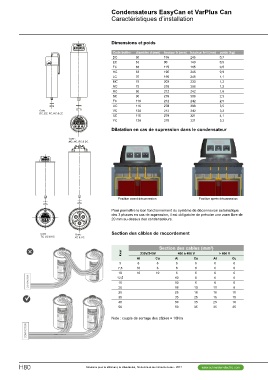

Condensateurs EasyCan et VarPlus Can
Caractéristiques d’installation

Dimensions et poids

Code : Code boitier diamètre d (mm) hauteur h (mm) hauteur h+t (mm) poids (kg)
DC, EC, FC, HC & LC. DC 50 195 245 0,7
EC 63 90 140 0,5
Code : FC 63 115 165 0,5
MC, NC, RC & SC. HC 63 195 245 0,9
LC 70 195 245 1,1
MC 75 203 233 1,2
NC 75 278 308 1,2
RC 90 212 242 1,6
SC 90 278 308 2,3
TC 116 212 242 2,5
UC 116 278 308 3,5
VC 136 212 242 3,2
XC 116 278 321 4,1
YC 136 278 321 5,3

Dilatation en cas de supression dans le condensateur

Position avant déconnexion Position après déconnexion

Pour permettre le bon fonctionnement du système de déconnexion automatique
des 3 phases en cas de supression, il est obligatoire de prévoire une zone libre de
20 mm au-dessus des condensateurs.

Code : Code: Section des câbles de raccordement
TC, UC & VC. XC & YC.

kvar Section des cables (mm2)

230V/240V 400 à 480 V > 600 V

Al Cu Al Cu Al Cu

56 6 6 6 6 6

7,5 10 6 6 6 6 6

10 16 10 6 6 6 6

12,5 10 6 6 6

15 10 6 6 6

20 16 10 10 6

25 25 16 16 10

30 35 25 16 10

40 50 35 25 16

50 50 35 35 25

Note : couple de serrage des câbles = 10Nm
