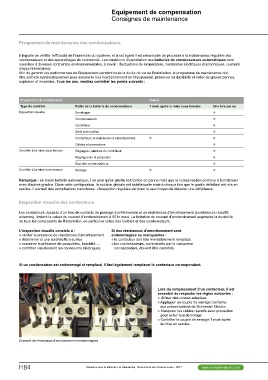

Equipement de compensation
                                                        Consignes de maintenance

Programme de maintenance des condensateurs

Il importe de vérifier l'efficacité de l'ensemble du système, et à cet égard il est nécessaire de procéder à la maintenance régulière des
condensateurs et des appareillages de commande. Les conditions d'exploitation des batteries de condensateurs automatiques sont
soumises à diverses contraintes environnementales, à savoir : fluctuations de température, contraintes électriques (harmoniques, courants
d'appel transitoires).
Afin de garantir les performances de l'équipement pendant toute la durée de vie de l'installation, le programme de maintenance doit
être exécuté systématiquement pour assurer le bon fonctionnement de l'équipement, préserver sa durabilité et éviter de graves pannes,
explosion et incendies. Tous les ans, veuillez contrôler les points suivants :

 Programme de maintenance        Partie de la batterie de condensateurs      Quand                                      Une fois par an
 Type de contrôle                Enveloppe                                   1 mois après la mise sous tension
Inspection visuelle              Condensateurs
                                 Contrôleur
Contrôle à la mise sous tension  Selfs éventuelles
Contrôle à la mise hors tension  Contacteurs et résistances d’amortissement
                                 Câbles et connexions
                                 Réglages / alarmes du contrôleur
                                 Réglages de la protection
                                 État des condensateurs
                                 Serrage

Remarque : en mode batterie automatique, il se peut qu'un gradin soit tombé en panne mais que la compensation continue à fonctionner
avec d’autres gradins. Dans cette configuration, la solution globale est satisfaisante mais à chaque fois que le gradin défaillant est mis en

service, il s'ensuit des perturbations transitoires. L'inspection régulière est donc le seul moyen de détecter une défaillance.

Inspection visuelle des contacteurs

Les contacteurs, équipés d'un bloc de contacts de passage à préfermeture et de résistances d'amortissement (conducteurs résistifs
externes), limitent la valeur du courant d'enclenchement à 60 In maxi. La limitation du courant d’enclenchement augmente la durabilité
de tous les composants de l'installation, en particulier celles des fusibles et des condensateurs.

L’inspection visuelle consiste à :                      Si des résistances d'amortissement sont
  vérifier la présence de résistances d'amortissement  endommagées ou manquantes :
  déterminer si une surchauffe a eu lieu
  e xaminer la présence de poussières, humidité …        le contacteur doit être immédiatement remplacé.
  contrôler visuellement les connexions électriques.
                                                          les condensateurs, commandés par le contacteur

                                                          correspondant, doivent être contrôlés.

Si un condensateur est endommagé et remplacé, il faut également remplacer le contacteur correspondant.

                                                                             Lors du remplacement d’un contacteur, il est
                                                                             essentiel de respecter les règles suivantes :

                                                                               U tiliser des cosses adaptées
                                                                               A ppliquer un couple de serrage conforme
                                                                               aux préconisations de Schneider Electric
                                                                               M anipuler les câbles résistifs avec précaution
                                                                               pour éviter tout dommage.
                                                                               C ontrôler le couple de serrage 1 mois après
                                                                               la mise en service.

Exemple de résistances d’amortissement endommagées
