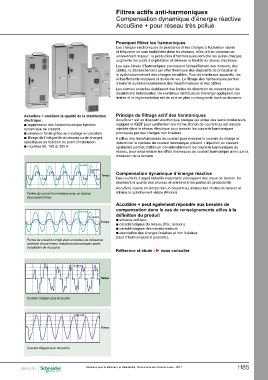

Page 771 - catalogue général SE 2017 (web flip book)

Filtres actifs anti-harmoniques
Compensation dynamique d’énergie réactive
AccuSine + pour réseau très pollué

Pourquoi filtrer les harmoniques

Les charges électroniques de puissance et les charges à fluctuation rapide
et fréquente se sont multipliées dans les réseaux, elles ont en commun un
inconvénient majeur : la production d’harmoniques perturbe les autres charges,
augmente les coûts d’exploitation et diminue la fiabilité du réseau électrique.
Les taux élevés d’harmoniques provoquent l’échauffement des moteurs, des
câbles, le déclenchement par effet thermique des dispositifs de protection et
le dysfonctionnement des charges sensibles. Pour de nombreux appareils, les
échauffements réduisent la durée de vie. Le filtrage des harmoniques permet
d’éviter le surdimensionnement des transformateurs et des câbles.
Les normes actuelles établissent des limites de distorsion de courant pour les
installations individuelles. De nombreux distributeurs d’énergie appliquent ces
limites et la réglementation est de plus en plus contraignante dans ce domaine.

AccuSine + améliore la qualité de la distribution Principe du filtrage actif des harmoniques
électrique :
b suppression des harmoniques par injection AccuSine+ est un dispositif électronique statique qui utilise des semi-conducteurs
dynamique de courant logiques et IGBT pour synthétiser une forme d’onde de courant qui est ensuite
b extension facile grâce au montage en parallèle injectée dans le réseau électrique pour annuler les courants harmoniques
b filtrage de l’intégralité du réseau ou de charges provoqués par des charges non linéaires.
spécifiques en fonction du point d’installation
b modèles 50, 100 et 300 A. Il utilise des transformateurs de courant pour mesurer le courant de charge et
déterminer le contenu du courant harmonique présent. L’injection du courant
synthétisé permet d’atténuer considérablement les courants harmoniques du
réseau, pour ainsi réduire les effets thermiques du courant harmonique ainsi que la
distorsion de la tension.

Tension Compensation dynamique d’énergie réactive
Courant
Temps Des courants d’appel inductifs importants provoquent des creux de tension. Ils
abaissent la qualité des process et entraînent des pertes de productivité.
Forme du courant non-linéaire avec un facteur AccuSine injecte en temps réel un courant qui atténue les chutes de tension et
de puissance bas élimine le scintillement visible (Flicker).

Tension AccuSine + peut également répondre aux besoins de
Courant compensation dans le cas de renseignements utiles à la
Temps définition du produit

Forme du courant corrigé avec un facteur de puissance b schéma unifilaire
amélioré et une teneur réduite en harmoniques après b caractéristiques du réseau (Pcc, tension)
installation de Accusine b caractéristiques des transformateurs
b description des charges linéaires et non linéaires
(taux d’harmoniques si possible).

Référence et étude : u nous consulter

Courant

Temps

Courant dʼappel sans Accusine

Courant

Temps

Courant dʼappel avec Accusine H85
