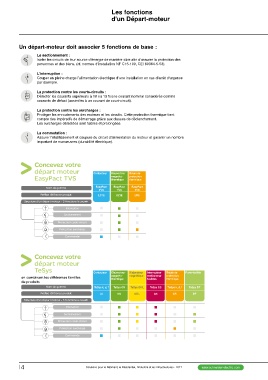

Les fonctions
d'un Départ-moteur

Un départ-moteur doit associer 5 fonctions de base :

Le sectionnement :
Isoler les circuits de leur source d’énergie de manière sûre afin d’assurer la protection des
personnes et des biens. (cf. normes d’installation NF C15-100, CEI 60364-5-53).
L’interruption :
Couper en pleine charge l’alimentation électrique d’une installation en cas d’arrêt d’urgence
par exemple.
La protection contre les courts-circuits :
Détecter les courants supérieurs à 10 ou 13 fois le courant nominal considérés comme
courants de défaut (assimilés à un courant de court-circuit).
La protection contre les surcharges :
Protéger les enroulements des moteurs et les circuits. Cette protection thermique tient
compte des impératifs de démarrage grâce aux classes de déclenchement.
Les surcharges détectées sont faibles et prolongées.
La commutation :
Assurer l’établissement et coupure du circuit d’alimentation du moteur et garantir un nombre
important de manœuvres (durabilité électrique).

Concevez votre Contacteur Disjoncteur Relais de
départ moteur magnéto- protection
EasyPact TVS thermique thermique

Nom de gamme EasyPact EasyPact EasyPact
Préfixe référence produit TVS TVS TVS
Structure d’un départ moteur - 5 fonctions à couvrir LC1E GZ1E LRE

Interruption
Sectionnement

Protection court-circuit
Protection surcharge

Commande

Concevez votre Contacteur Disjoncteur Disjoncteur Interrupteur Relais de Porte-fusible
départ moteur magnéto- magnétique sectionneur protection
TeSys thermique fusibles thermique

en combinant les différentes familles TeSys k, d, f TeSys GV TeSys GV.L TeSys GS TeSys k, d, f TeSys DF
de produits LC GV GV.L GS LR DF

Nom de gamme
Préfixe référence produit

Structure d’un départ moteur - 5 fonctions à couvrir

Interruption

Sectionnement

Protection court-circuit

Protection surcharge

Commande
