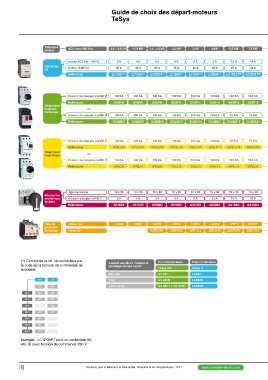

Guide de choix des départ-moteurs
TeSys

Puissance AC3 sous 400 Vca 0,37…0,55 kW 0,75 kW 1,1…1,5 kW 2,2 kW 3 kW 4 kW 5,5 kW 7,5 kW
moteur
Contacteur Ie max AC3 (Ue ≤ 440 V) 9A 9A 9A 9A 9A 9A 12 A 18 A
(1) Ie AC1 (T<60°C)
Références 25 A 25 A 25 A 25 A 25 A 25 A 25 A 32 A

LC1D09 •• LC1D09•• LC1D09•• LC1D09•• LC1D09•• LC1D09•• LC1D12 •• LC1D18 ••

Disjoncteur Pouvoir de coupure Icu/400 V 100 KA 100 KA 100 KA 100 KA 100 KA 100 KA 100 KA 100 KA
magnéto- Références GV2P06 GV2P07 GV2P08 GV2P10 GV2P14 GV2P14 GV2P16 GV3P18
thermique
ou 100 KA 100 KA 100 KA 100 KA 100 KA 100 KA 15 KA 15 KA
Pouvoir de coupure Icu/400 V GV2ME06 GV2ME07 GV2ME08 GV2ME10 GV2ME14 GV2ME14 GV2ME16 GV2ME20
Références

Pouvoir de coupure Icu/400 V 100 KA 100 KA 100 KA 100 KA 100 KA 100 KA 15 KA 15 KA
Références GV2LE06 GV2LE07 GV2LE08 GV2LE10 GV2LE14 GV2LE14 GV2LE16 GV2LE20

Disjoncteur ou 100 KA 100 KA 100 KA 100 KA 100 KA 100 KA
magnétique Pouvoir de coupure Icu/400 V GV2L06 GV2L07 GV2L08 GV2L10 GV2L14 GV2L14
Références
100 KA 100 KA
GV2L16 GV2L20

Interrupteur Type de fusible 10 x 38 10 x 38 10 x 38 10 x 38 10 x 38 10 x 38 10 x 38 10 x 38
sectionneur Courant d’emploi Ie/400 V 2A 4A 4A 6A 8A 12 A 16 A 16 A
fusibles Références
GS1DD3 GS1DD3 GS1DD3 GS1DD3 GS1DD3 GS1DD3 GS1DD3 GS1DD3

Relai de classe 10A LRD06 LRD07 LRD08 LRD10 LRD12 LRD14 LRD16 LRD21
protéction classe 20 LRD1508 LRD1510 LRD1512 LRD1514 LRD1516 LRD1521
thermique

(1) Complétez la réf. du contacteur par Contact auxilliaire instantané Pour disjoncteurs Pour contacteurs
le code de la tension de commande de (montage en face avant) TeSys GV TeSys d
la bobine GV AE11 LADN11
NO + NF GV AE20 LADN20
•• •• 2 NO GV AE11 + GV AN11 LADN22
2 NO + 2 NF
AC DC
24 V B7 BD
48 V E7 ED
72 V SD
110 V F7 FD
220 V M7
230 V P7
400 V V7

exemple : LC1D09P7 pour un contacteur 9A
(AC-3) avec tension de commande 230 V
