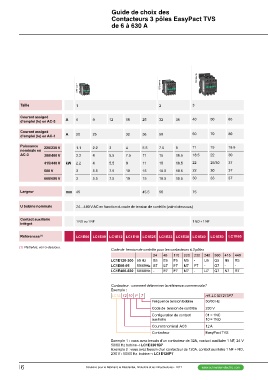

Guide de choix des
Contacteurs 3 pôles EasyPact TVS
de 6 à 630 A

CPB100417
CPB100418
CPB100419

Taille 1 23

Courant assigné A6 9 12 18 25 32 38 40 50 65
d’emploi (Ie) en AC-3

Courant assigné A 20 25 32 36 50 60 70 80
d’emploi (Ie) en AC-1

Puissance 220/230 V 1.1 2.2 3 4 5.5 7.5 9 11 15 18.5
nominale en 30

AC-3 380/400 V 2.2 4 5.5 7.5 11 15 18.5 18.5 22

415/440 V kW 2.2 4 5.5 9 11 15 18.5 22 25/30 37

500 V 3 5.5 7.5 10 15 18.5 18.5 22 30 37

660/690 V 3 5.5 7.5 10 15 18.5 18.5 30 33 37

Largeur mm 45 45.5 56 75

U bobine nominale 24…440 V AC en fonction du code de tension de contrôle (voir ci-dessous)

Contact auxiliaire 1 NO ou 1 NF 1 NO + 1 NF
intégré
LC1E06 LC1E09 LC1E12 LC1E18 LC1E25 LC1E32 LC1E38 LC1E40 LC1E50 LC1E65
Références (1)
(1) Partielles, voir ci-dessous. Code de tension de contrôle pour les contacteurs à 3 pôles

24 48 110 220 230 240 380 415 440

LC1E120-300 50 Hz B5 E5 F5 M5 - U5 Q5 N5 R5

LC1E06-95 50/60Hz B7 E7 F7 M7 P7 - Q7 - -

LC1E400-630 50/60Hz - E7 F7 M7 - U7 Q7 N7 R7

Contacteur : comment déterminer la référence commerciale?

Exemple :

LC1E 12 10 P 7 réf. LC1E1210P7

Fréquence tension bobine 50/60 Hz

Code de tension de contrôle 230 V

Configuration de contact 01 = 1NC
auxiliaire 10 = 1NO

Courant nominal AC3 12 A

Contacteur EasyPact TVS

Exemple 1 : vous avez besoin d’un contacteur de 32A, contact auxiliaire 1 NF, 24 V
50/60 Hz bobine C LC1E3201B7
Exemple 2 : vous avez besoin d’un contacteur de 120A, contact auxiliaire 1 NF + NO,
230 V - 50/60 Hz bobine C LC1E120P7
