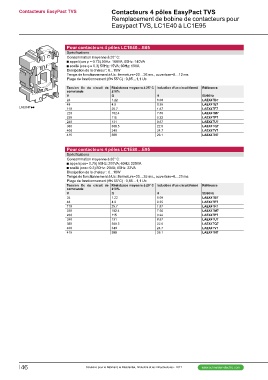

Contacteurs EasyPact TVS Contacteurs 4 pôles EasyPact TVS
Remplacement de bobine de contacteurs pour
Easypact TVS, LC1E40 à LC1E95

Pour contacteurs 4 pôles LC1E40…E65

Spécifications

Consommation moyenne à 20° C:
b appel (cos ϕ = 0.75) 50Hz: 160VA; 60Hz: 140VA
b scellé (cos ϕ = 0.3) 50Hz: 15VA; 60Hz: 13VA
Dissipation de la chaleur : 6...10W
Temps de fonctionnement à Uc : fermeture=20…26 ms., ouverture=8…12 ms
Plage de fonctionnement (Ɵ≤ 55°C) : 0,85…1,1 Uc

LAEX4Tpp Tension Uc du circuit de Résistance moyenne à 25° C Induction d’un circuit fermé Référence
commande ±10%
V Ω H 50/60Hz
24 1.22 0.09 LAEX4TB7
48 4.9 0.35 LAEX4TE7
110 25.7 1.87 LAEX4TF7
220 102.4 7.56 LAEX4TM7
230 115 8.22 LAEX4TP7
240 131 8.57 LAEX4TU7
380 308.5 22.8 LAEX4TQ7
400 349 24.7 LAEX4TV7
415 388 26.1 LAEX4TN7

Pour contacteurs 4 pôles LC1E80…E95

Spécifications

Consommation moyenne à 20° C:
b appel (cos= 0.75) 50Hz: 200VA; 60Hz: 220VA
b scellé (cos= 0.3) 50Hz: 20VA; 60Hz: 22VA

Dissipation de la chaleur : 6...10W

Temps de fonctionnement à Uc : fermeture=20…35 ms., ouverture=6…20 ms

Plage de fonctionnement (Ɵ≤ 55°C) : 0,85…1,1 Uc

Tension Uc du circuit de Résistance moyenne à 25° C Induction d’un circuit fermé Référence

commande ±10% 50/60Hz
LAEX4TB7
VΩH LAEX4TE7
LAEX4TF7
24 1.22 0.09 LAEX4TM7
LAEX4TP7
48 4.9 0.35 LAEX4TU7
LAEX4TQ7
110 25.7 1.87 LAEX4TV7
LAEX4TN7
220 102.4 7.56

230 115 8.22

240 131 8.57

380 308.5 22.8

400 349 24.7

415 388 26.1

I46 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
