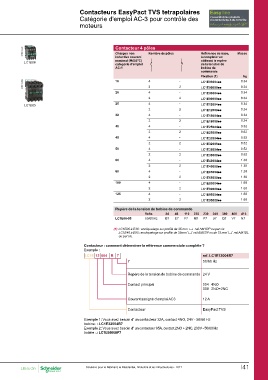

Page 813 - catalogue général SE 2017 (web flip book)

Contacteurs EasyPact TVS tetrapolaires Easy line
Catégorie d'emploi AC-3 pour contrôle des
moteurs L’essentiel des produits
d’automatisme & de contrôle

CPB100430 Contacteur 4 pôles

Charges non Nombre de pôles Référence de base, Masse
inductive courant à completer en
LC1E06 maximal (Ɵ≤55°C) utilisant le repère kg
LC1E65 categorie d'emploi de la tension de 0.34
AC-1 bobine de 0.34
commande 0.34
CPB100432 16 4 - Fixation (1) 0.34
2 2 0.34
- LC1E06004pp 0.34
20 4 2 0.34
2 - LC1E06008pp 0.34
2 0.52
25 4 - LC1E09004pp 0.52
2 2 0.52
- LC1E09008pp 0.52
32 4 2 0.52
2 - LC1E12004pp 0.52
2 1.30
40 4 - LC1E12008pp 1.30
2 2 1.30
- LC1E18004pp 1.30
45 4 2 1.60
2 - LC1E18008pp 1.60
2 1.60
50 4 - LC1E25004pp 1.60
2 2
- LC1E25008pp
60 4 2
2 LC1E32004pp

80 4 LC1E32008pp
2
LC1E38004pp
100 4
2 LC1E38008pp

125 4 LC1E40004pp
2
LC1E40008pp

LC1E65004pp

LC1E65008pp

LC1E80004pp

LC1E80008pp

LC1E95004pp

LC1E95008pp

Repère de la tension de bobine de commande

Volts 24 48 110 220 230 240 380 400 415

LC1E06-95 50/60 Hz B7 E7 F7 M7 P7 U7 Q7 V7 N7

(1) LC1E06 à E38 : encliquetage sur profilé de 35 mm 5 rail AM1DP ou par vis.
LC1E40 à E95 : encliquetage sur profilé de 35mm 5 rail AM1DP ou de 75 mm 5 rail AM1DL
ou par vis.

Contacteur : comment déterminer la référence commerciale complète ?
Example :

LC1E 12 004 B 7 ref. LC1E12004B7

7 50/60 Hz

Repère de la tension de bobine de commande 24 V

Contact principal 004 4NO
008 2NO+2NC

Courant assigné d'emploi AC3 12 A

Contacteur EasyPact TVS

Exemple 1: Vous avez besoin d' un contacteur 32A, contact 4NO, 24V - 50/60 Hz
bobine C LC1E32004B7
Exemple 2: Vous avez besoin d' un contacteur 95A, contact 2NO + 2NC, 230V - 50/60 Hz
bobine C LC1E95008P7

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I41
