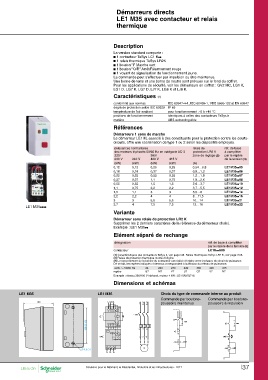

Démarreurs directs
LE1 M35 avec contacteur et relais
thermique

Description

La version standard comporte :
c 1 contacteur TeSys LC1 Kii
c 1 relais thermique TeSys LR2K
c 1 bouton "I" Marche vert
c 1 bouton "O/R" Arrêt/Réarmement rouge
c 1 voyant de signalisation de fonctionnement jaune.
La commande peut s'effectuer par impulsion ou être maintenue.
Une borne de terre et une borne de neutre sont prévues sur le fond du coffret.
Pour les applications de sécurité, voir les démarreurs en coffret : GV2 MC, LG1 K,
LG1 D, LG7 K, LG7 D, LJ7 K, LG8 K et LJ8 K.

Caractéristiques (1)

conformité aux normes IEC 60947-4-1, IEC 60439-1, VDE 0660-102 et EN 60947

degré de protection selon IEC 60529 IP 65

température de l'air ambiant pour fonctionnement : -5 à +40 °C

positions de fonctionnement identiques à celles des contacteurs TeSys k

matière ABS autoextinguible

Références

Démarreurs 1 sens de marche
Le démarreur LE1 M, associé à des constituants pour la protection contre les courts-
circuits, offre une coordination de type 1 ou 2 selon les dispositifs employés.

puissances normalisées relais de réf. de base
des moteurs triphasés 50/60 Hz en catégorie AC-3 protection LR2 K à compléter
220/ 380/ zone de réglage (2) par le repère
230 V 240 V 400 V 415 V de la tension (3)

(kW) (kW) (kW) (kW) (A) LE1M35ii05
LE1M35ii06
0,12 0,12 0,25 0,25 0,54…0,8 LE1M35ii07
LE1M35ii08
0,18 0,18 0,37 0,37 0,8…1,2 LE1M35ii10
LE1M35ii12
0,25 0,25 0,55 0,55 1,2…1,8 LE1M35ii14
LE1M35ii16
0,37 0,37 1,1 0,75 1,8…2,6 LE1M35ii21
LE1M35ii22
0,55 0,55 1,5 1,5 2,6…3,7

1,1 0,75 2,2 2,2 3,7…5,5

1,5 1,1 3 3 5,5…8

2,2 2,2 4 4 8…11,5

3 3 5,5 5,5 10…14

LE1 M35iiii 3,7 4 7,5 7,5 12…16

LE1 M35 Variante

78 Démarreur sans relais de protection LR2 K
108 Supprimer les 2 derniers caractères de la référence du démarreur choisi.
Exemple : LE1 M35ii

Elément séparé de rechange

désignation réf. de base à compléter
par le repère de la tension (3)
contacteur LC1KiiA80

(1) Caractéristiques des contacteurs TeSys k, voir page I46. Relais thermiques TeSys LR2 K, voir page I108.
(2) Relais de protection thermique monté d'origine.
(3) Le raccordement de la bobine du contacteur est réalisé d'origine entre 2 phases du circuit de puissance.
De ce fait, les repères indiqués ci-dessous correspondent à la tension du réseau de puissance.

volts c 50/60 Hz 24 220 230 240 380 400 415

repère B7 M7 P7 U7 Q7 V7 N7

Exemple : réseau 380/400 V triphasé, moteur 4 kW : LE1 M35Q716.

Dimensions et schémas

LE1 M35 Choix du type de commande interne au produit

78 L1 L2 L3 L1 L2 L3 1/L1 3/L2 5/L3 Commande par boutons- Commande par boutons-
1/L1 3/L2 W 130 (65"1/8) 5/L3 poussoirs maintenus poussoirs à impulsion

A1 A1 A A
1 3 5 13 1 3 5 13
AA
II
– KM1 – KM1

14 13 14 13
14 13
160 130 (5"1/8)2 4 6 14 A2 2 4 6 14 A2 I I – KM1 14 13
160 KM1
I I – KM1

KM1

U2 V4 U2 V4 W6 O O/R96 95 96 95 96 95 96 95
O O/R
O/R O/R

Reset/OR Reset/OR A1 A2 A1 A2

– KM1 – H1 – KM1 – H1

24 6 24 6 MM – KM1 A1 A2 – H1 – KM1 A1 A2 – H1
T1 T2 T3 T1 T2 T3
B B

BB
