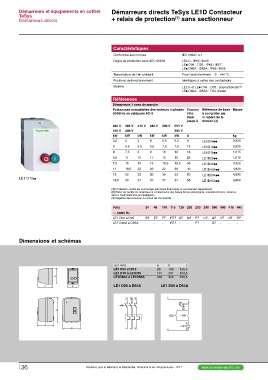

Démarreurs et équipements en coffret Démarreurs directs TeSys LE1D Contacteur
TeSys + relais de protection(1) sans sectionneur
Démarreurs directs

Caractéristiques IEC 60947-4-1
LE2 K : IP65 / IK09
Conformité aux normes LEp D09…D35 : IP65 / IK07
Degré de protection selon IEC 60529 LEp D40A…D65A : IP65 / IK09
Pour fonctionnement : -5…+40 °C
Température de l’air ambiant Identiques à celles des contacteurs
Positions de fonctionnement LE2 K et LEp D09…D35 : polycarbonate (2)
Matière LEp D40A…D65A : Tôle d’acier

Références Courant Référence de base Masse
I the à compléter par
Démarreurs 1 sens de marche maxi le repère de la kg
jusqu’à tension (3) 0,920
Puissances normalisées des moteurs triphasés 0,920
50/60 Hz en catégorie AC-3 A LE1D09pp 1,015
9 LE1D12pp 1,015
LE1 D12ii 220 V 380 V 415 V 440 V 500 V 660 V 12 LE1D18pp 4,320
230 V 400 V 690 V 18 LE1D25pp 4,820
Dimensions et schémas kW kW kW kW kW kW 25 LE1D35pp 4,850
2,2 4 4 4 5,5 5,5 35 LE1D40App 4,850
ca 3 5,5 5,5 5,5 7,5 7,5 40 LE1D50App
c 4 7,5 9 9 10 10 50 LE1D65App
5,5 11 11 11 15 15 65
a 7,5 15 15 15 18,5 18,5
11 18,5 22 22 22 30
15 22 25 30 30 33
18,5 30 37 37 37 37

(1) Protection contre les surcharges par relais thermique, à commander séparément.
(2) Eviter de mettre ce matériau en contact avec des bases fortes (détergents, solvants chlorés, cétones,
alcool, hydrocarbures aromatiques).
(3) Repères des tensions du circuit de commande :

Volts 24 48 110 115 120 220 230 240 380 400 415 440
a 50/60 Hz
LE1 D09 à D35 B7 E7 F7 FE7 G7 M7 P7 U7 Q7 V7 N7 R7
LE1 D40A à D65A - - - FE7 - - P7 - Q7 - - -

(en mm) a b c
LE1 D09 et D12 88 166 128,5
LE1 D18 à LE1D35 101 201 153,5
LE1D40A à LE1D65A 200 300 158,5
LE1 D09 à D65A

– KM1
bb LE1 D09 à D65A

U L1 A
V L2
W L3 O
A2 A1 I – KM1

– KM1
B
