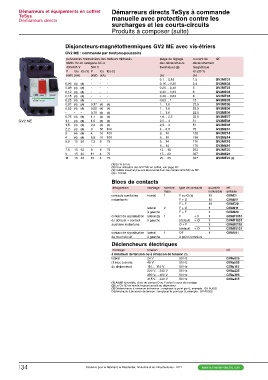

Démarreurs et équipements en coffret Démarreurs directs TeSys à commande
TeSys manuelle avec protection contre les
Démarreurs directs surcharges et les courts-circuits
Produits à composer (suite)

Disjoncteurs-magnétothermiques GV2 ME avec vis-étriers

GV2 ME : commande par boutons-poussoirs

puissances normalisées des moteurs triphasés plage de réglage courant de réf.

50/60 Hz en catégorie AC-3 des déclencheurs déclenchement

400/415 V 500 V thermiques (2) magnétique

P Icu Ics (1) P Icu Ics (1) Id ±20 %

(kW) (kA) (kW) (kA) (A) (A)

- - - - - - 0,1… 0,16 1,5 GV2ME01

0,06 (4) (4) - - - 0,16… 0,25 2,4 GV2ME02

0,09 (4) (4) - - - 0,25… 0,40 5 GV2ME03

0,12 (4) (4) - - - 0,40… 0,63 8 GV2ME04

0,18 (4) (4) - - - 0,40… 0,63 8 GV2ME04

0,25 (4) (4) - - - 0,63… 1 13 GV2ME05

0,37 (4) (4) 0,37 (4) (4) 1… 1,6 22,5 GV2ME06

0,55 (4) (4) 0,55 (4) (4) 1… 1,6 22,5 GV2ME06

- - - 0,75 (4) (4) 1… 1,6 22,5 GV2ME06

0,75 (4) (4) 1,1 (4) (4) 1,6… 2,5 33,5 GV2ME07

GV2 ME 1,1 (4) (4) 1,5 (4) (4) 2,5… 4 51 GV2ME08

1,5 (4) (4) 2,2 (4) (4) 2,5… 4 51 GV2ME08

2,2 (4) (4) 3 50 100 4… 6,3 78 GV2ME10

3 (4) (4) 4 10 100 6… 10 138 GV2ME14

4 (4) (4) 5,5 10 100 6… 10 138 GV2ME14

5,5 15 50 7,5 6 75 9… 14 170 GV2ME16

- - - - - - 9… 14 170 GV2ME16

7,5 15 50 9 6 75 13… 18 223 GV2ME20

9 15 40 11 4 75 17… 23 327 GV2ME21

11 15 40 15 4 75 20… 25 327 GV2ME22 (3)

(1) En % de Icu.
(2) Pour utilisation des GV2 ME en coffret, voir page I37.
(3) Calibre maximal pouvant être monté dans les coffrets GV2 MC ou MP.
(4) > 100 kA.

Blocs de contacts

désignation montage nombre type de contacts quantité réf.
maxi indivisible unitaire
10 GVAE1
contacts auxiliaires frontal 1 F ou O (1) 10 GVAE11
10 GVAE20
instantanés F + O 1 GVAN11
1 GVAN20
F + F 1 GVAD1010
1 GVAD1001
latéral 2 F + O 1 GVAD0110
1 GVAD0101
à gauche F + F 1 GVAM11

contact de signalisation latéral (2) 1 F + F

de défauts + contact à gauche (défaut) + O

auxiliaire instantané O + F

(défaut) + O

contact de signalisation latéral 1 OF

de court-circuit à gauche à point commun

Déclencheurs électriques

montage tension réf.

à minimum de tension ou à émission de tension (3) GVAi025
GVAi055
latéral 24 V 50 Hz GVAi115
GVAi225
(1 bloc à droite 48 V 50 Hz GVAi385
GVAi415
du disjoncteur) 110… 115 V 50 Hz

220 V… 240 V 50 Hz

380 V… 400 V 50 Hz

415 V… 440 V 50 Hz
(1) Additif réversible, choix du contact O ou F selon le sens de montage.
(2) Le GV AD se monte toujours accolé au disjoncteur.
(3) Déclencheurs à minimum de tension : remplacer le point par U, exemple : GV AU025.
Déclencheurs à émission de tension : remplacer le point par S, exemple : GV AS025.

I34 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
