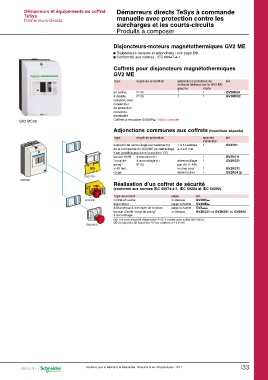

P. 805
Démarreurs et équipements en coffret Démarreurs directs TeSys à commande
TeSys manuelle avec protection contre les
Démarreurs directs surcharges et les courts-circuits
Produits à composer
Disjoncteurs-moteurs magnétothermiques GV2 ME
c Disjoncteurs-moteurs et adjonctions : voir page I38.
c Conformité aux normes : IEC 60947-4-1.
Coffrets pour disjoncteurs magnétothermiques
GV2 ME
type degré de protection adjonctions possibles de réf.
contacts latéraux sur le GV2 ME
gauche droite
en saillie, IP 41 1 1 GV2MC01
à double IP 55 1 1 GV2MC02
isolation, avec
conducteur
de protection
couvercle
plombable
GV2 MC02 Coffrets à encastrer GV2MPii : Nous consulter
GV2 MC Adjonctions communes aux coffrets (fourniture séparée)
type degré de protection quantité réf.
indivisible
dispositif de verrouillage par cadenas (1) 1 à 3 cadenas 1 GV2V01
de la commande du GV2 ME (le verrouillage ø 4 à 8 mm
n'est possible que dans la position "O")
bouton Arrêt à impulsion (1) 1 GV2K011
"coup de à accrochage (1) déverrouillage 1 GV2K021
poing" IP 55 par clé n° 455
ø 40 mm, tourner pour 1 GV2K031
GV2 V01 rouge déverrouiller 1 GV2K04 (2)
4 Réalisation d’un coffret de sécurité
GV2 K0 (conforme aux normes IEC 60974-4-1, IEC 60204 et IEC 60292)
GV2 K011 type de produit page réf.
coffret en saillie ci-dessus GV2MCii
disjoncteur page suivante GV2MEii
déclencheur à minimum de tension page suivante GVAiiii
bouton d’arrêt "coup de poing" ci-dessus GV2K021 ou GV2K031 ou GV2K04
à accrochage
(1) Livré avec dispositif d'étanchéité IP 55. A monter avec coffret GV2 MC01.
(2) Consignation de la position "O" par cadenas ø 4 à 8 mm.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I33
