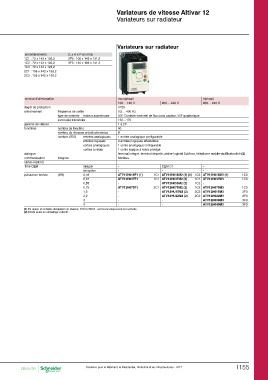

Variateurs de vitesse Altivar 12
Variateurs sur radiateur

Variateurs sur radiateur

encombrements (L x H x P en mm)
1C1 : 72 x 143 x 102,2 2F3 : 105 x 143 x 131,2
1C2 : 72 x 143 x 102,2 3F3 : 140 x 184 x 141,2
1C3 : 72 x 143 x 121,2
2C1 : 105 x 142 x 156,2
2C2 : 105 x 142 x 156,2

tension d’alimentation monophasé triphasé
100… 120 V 200… 240 V
IP20 200… 240 V
0,5… 400 Hz
degré de protection fréquence de sortie
entraînement

type de contrôle moteur asynchrone U/F, Contrôle vectoriel de flux sans capteur, U/F quadratique

surcouple transitoire 150…170

gamme de vitesse nombre de fonction 1 à 20
fonctions nombre de vitesses présélectionnées 40
nombre d’E/S entrées analogiques 8
1 entrée analogique configurable

entrées logiques 4 entrées logiques affectables

sorties analogiques 1 sortie analogique configurable

sorties à relais 1 sortie logique à relais protégé
terminal intégré, terminal déporté, atelier logiciel SoMove, téléphone mobile via Bluetooth© (2)
dialogue intégrée Modbus
communication
cartes (option)

filtre CEM intégré - CEM C1 -

puissance moteur (kW) en option - -- 1C3
0,18 ATV12H018F1 (1) 1C1 ATV12H018M2 (1) (2) 1C2 ATV12H018M3 (1) 1C3
0,37 ATV12H037F1 1C1 ATV12H037M2 (2) 1C1 ATV12H037M3
0,55 -
ATV12H055M2 (2) 1C2 -

0,75 ATV12H075F1 2C1 ATV12H075M2 (2) 1C2 ATV12H075M3 1C3

1,5 - ATV12HU15M2 (2) 2C2 ATV12H015M3 2F3

2,2 - ATV12HU22M2 (2) 2C2 ATV12H022M3 2F3
3- - ATV12H030M3 3F3
4- - ATV12H040M3 3F3

(1) En raison de la faible dissipation de chaleur, l’ATV12H018.. est fourni uniquement sur semelle.
(2) Existe aussi en emballage collectif.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I155
