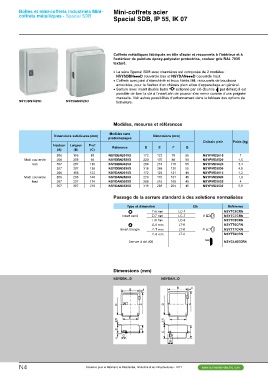

Page 1106 - catalogue général SE 2017 (web flip book)

Boîtes et mini-coffrets industriels Mini- Mini-coffrets acier
coffrets métalliques - Spacial SDB Spacial SDB, IP 55, IK 07

NSYDBN3025D NSYDAN3025D Coffrets métalliques fabriqués en tôle d'acier et recouverts à l'intérieur et à
l'extérieur de peinture époxy-polyester protectrice, couleur gris RAL 7035
texturé.

• L a série Spacial SDB avec charnières est composée de 2 modèles :
NSYSDBNpppD couvercle bas et NSYDANpppD couvercle haut.

• C offrets avec joint d'étanchéité et trous filetés M4, recouverts de bouchons
amovibles, pour la fixation d'un châssis plein et/ou d'appareillage en général.

• S errure avec insert double barre actionné par clé (fournis par défaut).Il est
possible de fixer la clé à l'insert afin de pouvoir s'en servir comme d'une poignée
manuelle. Voir autres possibilités d'actionnement dans le tableau des options de
fermeture.

Modèles, mesures et références

Dimensions extérieures (mm) Modèles sans Dimensions (mm)
prédécoupages

Châssis plein Poids (kg)

Hauteur Largeur Prof. Référence DEF G
(A) (B) (C)
NSYDBN2015D 172 122 78 55 NSYPMD2015 1
206 156 83 NSYDBN2520D 55 NSYPMD2520 1,5
Mod. couvercle 256 206 93 NSYDBN3025D 220 170 88 55 NSYPMD3025 3,3
bas 307 257 116 NSYDBN3530D 55 NSYPMD3530 4,8
357 307 136 NSYDAN2015D 268 218 110 45 NSYPMD2015 1,2
Mod. couvercle 206 156 122 NSYDAN2520D 45 NSYPMD2520 1,9
haut 256 206 140 NSYDAN3025D 318 268 130 45 NSYPMD3025 4
307 257 174 NSYDAN3530D 45 NSYPMD3530 5,8
357 307 210 172 122 121

220 170 131

268 218 168

318 268 204

Passage de la serrure standard à des solutions normalisées

Type et dimension Clé Référence
NSYTC6CRN
6 mm LC-7 NSYTC7CRN
LC-7 NSYTC8CRN
Insert carré 7 mm LC-8 NSYTT6CRN
8 mm LT-8 NSYTT7CRN
LT-8 NSYTT8CRN
▲ 6 mm LT-8
NSYCL405CRN
Insert triangle 7 mm

8 mm

Serrure à clé 405

Dimensions (mm) NSYDAN...D

NSYDBN...D
