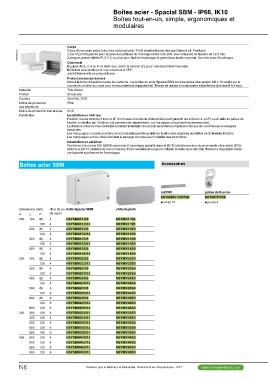

Page 1108 - catalogue général SE 2017 (web flip book)

Boîtes acier - Spacial SBM - IP66, IK10
Boîtes tout-en-un, simple, ergonomiques et
modulaires

PB503355-60 Corps
Corps d'une seule pièce (structure rectangulaire). Profil avant intégrant des gouttières à pli. Fond plat.
Matériau 2 (ou 3*) profils percés pour la pose des platines de montage et des rails DIN, avec entraxes de fixation de 12,5 mm.
Finition 2 plaques passe-câbles FL21 (1) ou plus pour faciliter le perçage et garantir un accès maximal, fournies avec l'enveloppe.
Couleur
Indice de protection Couvercle
aux intrusions Équipée de 2, 3, 4 ou 6 vis demi-tour, selon la version (2), pour une étanchéité maximale.
Indice de protection mécanique Boîte bus avec porte pour une ouverture à 180°.
Installation Joint d'étanchéité en polyuréthane.

Protection des personnes
Mise à la terre obligatoire toutes les versions : les boîtes en acier Spacial SBM sont équipées d'un goujon M6 x 16 soudé sur le
couvercle, à relier au corps pour le raccordement équipotentiel. Tresse de masse à commander séparément (bornier Ø 6,4 mm).

Tôle d'acier

Structurée

Gris RAL 7035

IP66

IK10

Installation en intérieur
Fixation murale directe (4 trous x Ø 10 mm avec bouchons d’étanchéité pour garantir les indices UL et IP) ou à l'aide de pattes de
fixation à installer par l’extérieur (à commander séparément, voir les pages concernant les accessoires).
La distance entre les trous de fixation permet l'installation de la boîte aux mêmes emplacements que de nombreuses enveloppes
existantes.
Les marquages sur la face arrière de la boîte indiquent les points de fixation des modèles obsolètes de Schneider Electric.
Les marquages sur les côtés facilitent le perçage du corps pour installer des charnières

Installation en extérieur
Conforme à la norme CEI 62208 concernant l’essai type spécifié dans le §9.12 (résistance aux rayonnements ultraviolets (UV))
et dans le §9.13 (résistance à la corrosion). Il est conseillé de toujours installer la boîte sous abri afin d'éviter la stagnation d'eau
sur la partie supérieure de l'enveloppe

Boîtes acier SBM Accessoires

rail DIN pattes de fixation
NSYAEFPFSB
NSYAMRD15357SB @@jeu de 4
@@lot de 10
www.schneider-electric.com
dimensions (mm) nbre de vis boîte Spacial SBM châssis plein
HL P de capot
150 150 80 NSYMM11SB
4 NSYSBM15158 NSYMM11SB
120 4 NSYSBM151512 NSYMM12SB
200 80 4 NSYSBM15208 NSYMM12SB
4 NSYSBM152012 NSYMM13SB
120 4 NSYSBM15308 NSYMM13SB
300 80 4 NSYSBM153012 NSYMM14SB
4 NSYSBM15408 NSYMM14SB
120 4 NSYSBM154012 NSYMM22SB
400 80 4 NSYSBM20208 NSYMM22SB
4 NSYSBM202012 NSYMM23SB
120 4 NSYSBM20308 NSYMM23SB
200 200 80 4 NSYSBM203012 NSYMM24SB
4 NSYSBM20408 NSYMM24SB
120 4 NSYSBM204012 NSYMM25SB
300 80 6 NSYSBM20508 NSYMM25SB
6 NSYSBM205012 NSYMM26SB
120 6 NSYSBM20608 NSYMM26SB
400 80 6 NSYSBM206012 NSYMM28SB
6 NSYSBM208012 NSYMM33SB
120 4 NSYSBM303012 NSYMM34SB
500 80 4 NSYSBM304012 NSYMM35SB
6 NSYSBM305012 NSYMM36SB
120 6 NSYSBM306012 NSYMM38SB
600 80 6 NSYSBM308012 NSYMM44SB
4 NSYSBM404012 NSYMM45SB
120 6 NSYSBM405012 NSYMM46SB
800 120 6 NSYSBM406012 NSYMM48SB
300 300 120 6 NSYSBM408012
400 120
500 120
600 120
800 120
400 400 120
500 120
600 120
800 120
