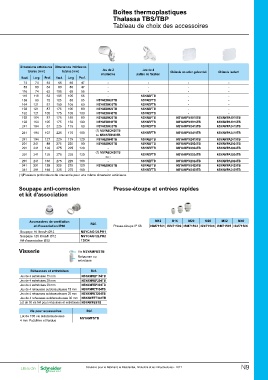

Page 1111 - catalogue général SE 2017 (web flip book)
P. 1111
Boîtes thermoplastiques
Thalassa TBS/TBP
Tableau de choix des accessoires
Dimensions extérieures Dimensions intérieures Jeu de 2 Jeu de 4
charnières pattes de fixation
totales (mm) totales (mm) Châssis en acier galvanisé Châssis isolant
-
Haut. Larg Prof. Haut. Larg Prof. - - -
- - -
74 74 54 65 65 47 - NSYAEFTB - -
89 89 54 80 80 47 - NSYAEFTB - -
116 74 62 105 65 55 - NSYAEFTB - -
116 116 62 105 105 55 - NSYAEFTB - -
138 93 72 125 80 65 NSYAEDH20TB NSYAEFTB - -
164 121 87 150 105 80 NSYAEDH20TB NSYAEFTB - -
192 121 87 175 105 80 NSYAEDH20TB NSYAEFTB NSYAMPM1916TB NSYAMPA1916TB
192 121 105 175 105 100 NSYAEDH40TB NSYAEFTB NSYAMPM1916TB NSYAMPA1916TB
192 164 87 175 150 80 NSYAEDH20TB NSYAMPM2419TB NSYAMPA2419TB
192 164 105 175 150 100 NSYAEDH40TB NSYAEFTB
241 194 87 225 175 80 NSYAEDH20TB NSYAMPM2419TB NSYAMPA2419TB
(1) NSYAEDH20TB NSYAEFTB
241 194 107 225 175 100 ou NSYAEDH40TB NSYAEFTB NSYAMPM2419TB NSYAMPA2419TB
NSYAEDH40TB NSYAEFTB NSYAMPM2924TB NSYAMPA2924TB
241 194 127 225 175 120 NSYAEDH20TB NSYAMPM2924TB NSYAMPA2924TB
291 241 88 275 225 80 - NSYAEFTB
291 241 128 275 225 120 (1) NSYAEDH20TB NSYAMPM2924TB NSYAMPA2924TB
ou - NSYAEFTB
291 241 128 275 225 120 - NSYAEFTB NSYAMPM2924TB NSYAMPA2924TB
NSYAEDH20TB NSYAEFTB NSYAMPM3429TB NSYAMPA3429TB
291 241 168 275 225 160 - NSYAMPM3429TB NSYAMPA3429TB
341 291 128 325 275 120
341 291 168 325 275 160
(1)Plusieurs profondeurs de couvercle pour une même dimension extérieure.
Soupape anti-corrosion Presse-étoupe et entrées rapides
et kit d'association
Accessoires de ventilation Réf. M12 M16 M20 M25 M32 M40
et d’association IP66
NSYCAG12LPH1 Presse-étoupe IP 68 ISM71501 ISM71502 ISM71503 ISM71504 ISM71505 ISM71506
Soupape 16 litres/h Ø12 NSYCAG12LPH2
Soupape 120 litres/h Ø12 13934
Kit d’association Ø32
Visserie Vis NSYAMFESTB
Rehausse ou
entretoise
Réhausses et entretoises Réf.
Jeu de 4 entretoises 15 mm NSYAMFEP154TB
Jeu de 4 entretoises 20 mm NSYAMFEP204TB
Jeu de 4 entretoises 30 mm NSYAMFEP304TB
Jeu de 4 rehausses autotaraudeuses 15 mm NSYAMFET154TB
Jeu de 4 rehausses autotaraudeuses 20 mm NSYAMFET204TB
Jeu de 4 rehausses autotaraudeuses 30 mm NSYAMFET304TB
Lot de 50 vis M4 pour rehausses et entretoises NSYAMFESTB
Vis pour accessoires Réf.
NSYAMFSTB
Lot de 100 vis autotaraudeuses
4 mm Pozidrive et fendue
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 N9
