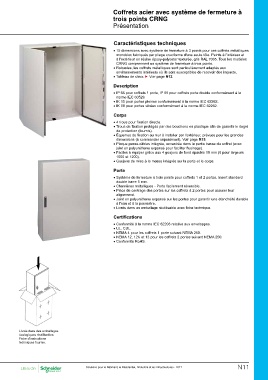

Coffrets acier avec système de fermeture à
trois points CRNG
Présentation

Caractéristiques techniques

• 1 5 dimensions avec système de fermeture à 3 points pour ces coffrets métalliques
monobloc fabriqués par pliage cruciforme d'une seule tôle. Peints à l'intérieur et
à l'extérieur en résine époxy-polyester texturée, gris RAL 7035. Tous les modèles
CRNG comprennent un système de fermeture à trois points.

• Robustes, les coffrets métalliques sont particulièrement adaptés aux
environnements intérieurs où ils sont susceptibles de recevoir des impacts.

• Tableau de choix ► Voir page N12.

Description

• IP 66 pour coffrets 1 porte, IP 55 pour coffrets porte double conformément à la
norme IEC 60529.

• IK 10 pour portes pleines conformément à la norme IEC 62262.
• IK 08 pour portes vitrées conformément à la norme IEC 62262.

Corps

• 4 trous pour fixation directe.
• T rous de fixation protégés par des bouchons en plastique afin de garantir le degré

de protection (fournis).
• É querres de fixation au mur à installer par l'extérieur, prévues pour les grandes

dimensions (à commander séparément). Voir page R15.
• P laque passe-câbles intégrée, encastrée dans la partie basse du coffret (avec

joint en polyuréthane expansé pour faciliter l'usinage).
• F aciles à équiper grâce aux 4 goujons de fond épaulés 10 mm (6 pour largeurs

1000 et 1200).
• Goujons de mise à la masse intégrés sur la porte et le corps.

Porte

• Système de fermeture à trois points pour coffrets 1 et 2 portes. Insert standard
double barre 5 mm.

• Charnières métalliques - Porte facilement réversible.
• Pièce de centrage des portes sur les coffrets à 2 portes pour assurer leur

alignement.
• J oint en polyuréthane expansé sur les portes pour garantir une étanchéité durable

à l'eau et à la poussière.
• L ivrés dans un emballage réutilisable avec fiche technique.

Certifications

• C onformité à la norme IEC 62208 relative aux enveloppes.
• UL, CUL.
• NEMA 4 pour les coffrets 1 porte suivant NEMA 250.
• N EMA 12, 12K et 13 pour les coffrets 2 portes suivant NEMA 250.
• Conformité RoHS.

Livrés dans des emballages
écologiques réutilisables.
Fiche d'instructions
techniques fournie.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 N11
