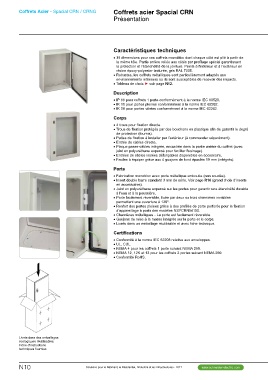

Page 1112 - catalogue général SE 2017 (web flip book)

Coffrets Acier - Spacial CRN / CRNG Coffrets acier Spacial CRN
Présentation

Caractéristiques techniques

• 3 9 dimensions pour ces coffrets monobloc dont chaque côté est plié à partir de
la même tôle. Partie arrière reliée aux côtés par profilage spécial garantissant
la protection et l'étanchétité de la jointure. Peints à l'intérieur et à l'extérieur en
résine époxy-polyester texturée, gris RAL 7035.

• R obustes, les coffrets métalliques sont particulièrement adaptés aux
environnements intérieurs où ils sont susceptibles de recevoir des impacts.

• T ableau de choix ► voir page N12.

Description

• IP 66 pour coffrets 1 porte conformément à la norme IEC 60529.
• IK 10 pour portes pleines conformément à la norme IEC 62262.
• IK 08 pour portes vitrées conformément à la norme IEC 62262.

Corps

• 4 trous pour fixation directe.
• Trous de fixation protégés par des bouchons en plastique afin de garantir le degré

de protection (fournis).
• Pattes de fixation à installer par l'extérieur (à commander séparément).
• E ntrée de câbles directe.
• P laque passe-câbles intégrée, encastrée dans la partie arrière du coffret (avec

joint en polyuréthane expansé pour faciliter l'usinage).
• Entrées de câbles isolées défonçables disponibles en accessoire.
• F aciles à équiper grâce aux 4 goujons de fond épaulés 10 mm (intégrés).

Porte

• F abrication monobloc avec porte métallique emboutie (non soudée).
• Insert double barre standard 3 mm de série. Voir page R16 (grand choix d'inserts

en accessoires).
• J oint en polyuréthane expansé sur les portes pour garantir une étanchéité durable

à l'eau et à la poussière.
• P orte facilement réversible, fixée par deux ou trois charnières invisibles

permettant une ouverture à 120º.
• Renfort des portes pleines grâce à des profilés de porte perforés pour la fixation

d'appareillage à partir des modèles NSYCRN54150.
• Charnières métalliques - La porte est facilement réversible.
• Goujons de mise à la masse intégrés sur la porte et le corps.
• Livrés dans un emballage réutilisable et avec fiche technique.

Certifications

• C onformité à la norme IEC 62208 relative aux enveloppes.
• U L, CUL.
• NEMA 4 pour les coffrets 1 porte suivant NEMA 250.
• N EMA 12, 12K et 13 pour les coffrets 2 portes suivant NEMA 250.
• Conformité RoHS.

Livrés dans des emballages Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
écologiques réutilisables.
Fiche d'instructions
techniques fournies.
