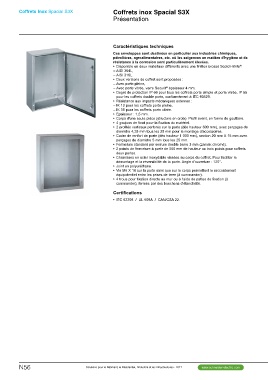

Coffrets Inox Spacial S3X  Coffrets inox Spacial S3X
                           Présentation

                           Caractéristiques techniques

                           Ces enveloppes sont destinées en particulier aux industries chimiques,
                           pétrolières, agroalimentaires, etc. où les exigences en matière d'hygiène et de
                           résistance à la corrosion sont particulièrement élevées.
                           • D isponible en deux matériaux différents avec une finition brossé Scotch-Brite®:
                           – A ISI 304L,
                           – AISI 316L.
                           • Deux versions de coffret sont proposées :
                           – A vec porte pleine,
                           – Avec porte vitrée, verre Securit® épaisseur 4 mm.
                           • D egré de protection IP 66 pour tous les coffrets porte simple et porte vitrée, IP 55

                             pour les coffrets double porte, conformément à IEC 60529.
                           • Résistance aux impacts mécaniques externes :
                           – IK 10 pour les coffrets porte pleine,
                           – IK 08 pour les coffrets porte vitrée.
                           • E paisseur : 1,5 mm.
                           • C orps d'une seule pièce (structure en croix). Profil avant, en forme de gouttière.
                           • 4 goujons de fond pour la fixation du matériel.
                           • 2 profilés verticaux perforés sur la porte (dès hauteur 600 mm), avec perçages de

                             diamètre 4,25 mm tous les 25 mm pour le montage d'accessoires.
                           • Cadre de renfort de porte (dès hauteur 1 000 mm), section 20 mm X 15 mm avec

                             perçages de diamètre 5 mm tous les 25 mm.
                           • F ermeture standard par serrure double barre 3 mm (zamak chromé).
                           • 2 points de fermeture à partir de 500 mm de hauteur ou trois points pour coffrets

                             deux portes.
                           • Charnières en acier inoxydable vissées au corps du coffret. Pour faciliter le

                             démontage et la réversibilité de la porte. Angle d'ouverture : 120°.
                           • Joint en polyuréthane.
                           • V is M6 X 16 sur la porte ainsi que sur le corps permettant le raccordement

                             équipotentiel entre les prises de terre (à commander).
                           • 4 trous pour fixation directe au mur ou à l'aide de pattes de fixation (à

                             commander), fermés par des bouchons d'étanchéité.

                           Certifications

                           • IEC 62208 / UL 508A / CAN/CSA 22.
