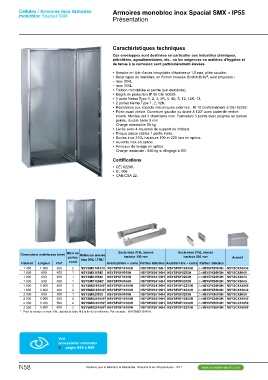

P. 1160
Cellules / Armoires Inox Armoires Armoires monobloc inox Spacial SMX - IP55
monobloc Spacial SMX Présentation
Caractéristiques techniques
Ces enveloppes sont destinées en particulier aux industries chimiques,
pétrolières, agroalimentaires, etc., où les exigences en matières d'hygiène et
de tenue à la corrosion sont particulièrement élevées.
• A rmoire en tôle d'acier inoxydable d’épaisseur 1,5 mm, pliée soudée.
• D eux types de matériau, en finition brossée Scotch-Brite®, sont proposés :
– Inox 304L,
– Inox 316L.
• Finition microbillée et peinte (sur demande).
• Degré de protection IP 55 CEI 60529.
• 1 porte Nema Type 1, 2, 3, 3R, 4, 4X, 5, 12, 12K, 13.
• 2 portes Nema Type 1, 2, 12K.
• R ésistance aux impacts mécaniques externes : IK 10 conformément à CEI 62262.
• P orte avant pleine. Ouverture gauche ou droite à 120° avec cadre de renfort
monté. Montée sur 3 charnières inox. Fermeture 3 points avec poignée en zamak
peinte, double barre 5 mm.
Charge admissible 50 kg.
• L ivrée avec 4 équerres de support de châssis.
• P laque passe-câbles 1 partie livrée.
• S ocles inox 316L hauteurs 100 et 200 mm en option.
• A uvents inox en option.
• A nneaux de levage en option.
Charge maximale : 830 kg si élingage à 60º.
Certifications
• C EI 62208.
• U L 508.
• CAN/CSA 22.
Dimensions extérieures (mm) Nbre de Référence armoire Socle inox 316L brossé Socle inox 316L brossé Auvent
Hauteur Largeur Prof. portes Inox 304L / 316L* hauteur 100 mm hauteur 200 mm
avant NSYSCX10030
Avant/arrière + coins Parties latérales Avant/arrière + coins Parties latérales NSYSCX8040
NSYSCX6040
1 400 1 000 300 2 NSYSMX141030 NSYSPXF10100H NSYSPXS3100H NSYSPXF10200H 2 x NSYSPXS3100H NSYSCX8040
2 x NSYSPXS4100H NSYSCX12040
1 600 800 400 1 NSYSMX16840 NSYSPXF8100H NSYSPXS4100H NSYSPXF8200H 2 x NSYSPXS4100H NSYSCX16040
2 x NSYSPXS4100H NSYSCX8050
1 800 600 400 1 NSYSMX18640 NSYSPXF6100H NSYSPXS4100H NSYSPXF6200H 2 x NSYSPXS4100H NSYSCX10040
2 x NSYSPXS4100H NSYSCX12050
1 800 800 400 1 NSYSMX18840* NSYSPXF8100H NSYSPXS4100H NSYSPXF8200H 2 x NSYSPXS5100H NSYSCX16060
2 x NSYSPXS4100H
1 800 1 200 400 2 NSYSMX181240* NSYSPXF12100H NSYSPXS4100H NSYSPXF12200H 2 x NSYSPXS5100H
2 x NSYSPXS6100H
1 800 1 600 400 2 NSYSMX181640* NSYSPXF16100H NSYSPXS4100H NSYSPXF16200H
2 000 800 500 1 NSYSMX20850 NSYSPXF8100H NSYSPXS5100H NSYSPXF8200H
2 000 1 000 400 2 NSYSMX201040* NSYSPXF10100H NSYSPXS4100H NSYSPXF10200H
2 000 1 200 500 2 NSYSMX201250* NSYSPXF12100H NSYSPXS5100H NSYSPXF12200H
2 000 1 600 600 2 NSYSMX201660* NSYSPXF16100H NSYSPXS6100H NSYSPXF16200H
* Pour la version en inox 316L, ajoutez la lettre H à la fin de la référence. Par exemple : NSYSMSX18840H.
N58 Voir www.schneider-electric.com
accessoires communs
u pages N84 à N89
