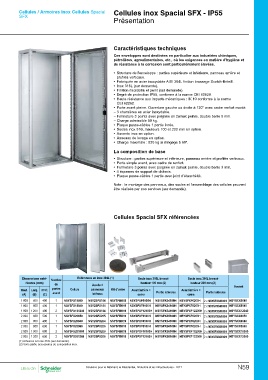

Cellules / Armoires Inox Cellules Spacial Cellules inox Spacial SFX - IP55
SFX Présentation

Caractéristiques techniques

Ces enveloppes sont destinées en particulier aux industries chimiques,
pétrolières, agroalimentaires, etc., où les exigences en matière d’hygiène et
de résistance à la corrosion sont particulièrement élevées.

• S tructure de l'enveloppe : parties supérieure et inférieure, panneau arrière et
profilés verticaux.

• F abriquée en acier inoxydable AISI 304L finition brossage Scotch-Brite®.
• Inox 316L (sur demande).
• Finition microbillé et peint (sur demande).
• D egré de protection IP55, conforme à la norme CEI 60529.
• H aute résistance aux impacts mécaniques : IK 10 conforme à la norme

CEI 62262.
• P orte avant pleine. Ouverture gauche ou droite à 120° avec cadre renfort monté.
– 3 charnières en acier inoxydable.
– F ermeture 3 points avec poignée en zamak peinte, double barre 5 mm.
– C harge admissible 50 kg.
• Plaque passe-câbles 1 partie livrée.
• Socles inox 316L hauteurs 100 et 200 mm en option.
• A uvents inox en option.
• Anneaux de levage en option.
• Charge maximale : 830 kg si élingage à 60º.

La composition de base

• S tructure : parties supérieure et inférieure, panneau arrière et profilés verticaux.
• P orte simple avant, avec cadre de renfort.
• F ermeture 3 points avec poignée en zamak peinte, double barre 3 mm.
• 4 équerres de support de châssis.
• P laque passe-câbles 1 partie avec joint d’étanchéité.

Note : le montage des panneaux, des socles et l'assemblage des cellules peuvent
être réalisés par nos services (sur demande).

Cellules Spacial SFX référencées

Dimensions exté- Nombre Références en inox 304L (1) Socle inox 316L brossé Socle inox 316L brossé
rieures (mm) de hauteur 100 mm (2) hauteur 200 mm (2)
Jeu de 2
Haut. Larg. Prof. portes Cellule panneaux Kit d'union Auvent
(A) (B) (C) avant latéraux
Avant/arrière + Partie latérales Avant/arrière + Partie latérales
coins coins

1 800 600 400 1 NSYSFX18640 NSY2SPX184 NSYSFBK19 NSYSPXF6100H NSYSPXS4100H NSYSPXF6200H 2 x NSYSPXS4100H NSYSCX6040
NSY2SPX184 NSYSFBK19 NSYSPXF8100H NSYSPXS4100H NSYSPXF8200H 2 x NSYSPXS4100H NSYSCX8040
1 800 800 400 1 NSYSFX18840 NSY2SPX184 NSYSFBK19 NSYSPXF12100H NSYSPXS4100H NSYSPXF12200H 2 x NSYSPXS4100H NSYSCX12040
NSY2SPX205 NSYSFBK19 NSYSPXF6100H NSYSPXS5100H NSYSPXF6200H 2 x NSYSPXS5100H NSYSCX6050
1 800 1 200 400 2 NSYSFX181240 NSY2SPX204 NSYSFBK19 NSYSPXF8100H NSYSPXS4100H NSYSPXF8200H 2 x NSYSPXS4100H NSYSCX8040
NSY2SPX206 NSYSFBK19 NSYSPXF8100H NSYSPXS6100H NSYSPXF8200H 2 x NSYSPXS6100H NSYSCX8060
2 000 600 500 1 NSYSFX20650 NSY2SPX206 NSYSFBK19 NSYSPXF10100H NSYSPXS6100H NSYSPXF10200H 2 x NSYSPXS6100H NSYSCX10060
NSY2SPX206 NSYSFBK19 NSYSPXF12100H NSYSPXS6100H NSYSPXF12200H 2 x NSYSPXS6100H NSYSCX12060
2 000 800 400 1 NSYSFX20840

2 000 800 600 1 NSYSFX20860

2 000 1 000 600 2 NSYSFX201060

2 000 1 200 600 2 NSYSFX201260

(1) Armoires en inox 316L (sur demande).
(2) Voire partie accessoires de composition inox.
