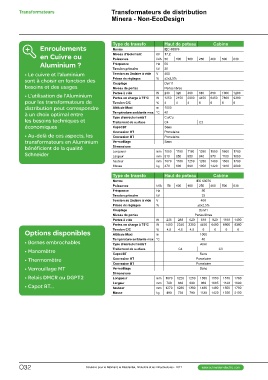

Page 1228 - catalogue général SE 2017 (web flip book)

Transformateurs Transformateurs de distribution
Minera - Non-EcoDesign

Enroulements Type de transfo Haut de poteau Cabine
en Cuivre ou
Aluminium ? Norme IEC 60076 400 500

• Le cuivre et l’aluminium Niveau d’isolement kV 17,2
sont à choisir en fonction des
besoins et des usages Puissance kVA 50 100 160 250 630
• L’utilisation de l’Aluminium
pour les transformateurs de Fréquence Hz 50 1200
distribution peut correspondre 9300
à un choix optimal entre Tension primaire kV 20 6
les besoins techniques et
économiques Tension au 2ndaire à vide V 400 1700
• Au-delà de ces aspects, les 1090
transformateurs en Aluminium Prises de réglages % ±2x2,5% 1700
bénéficient de la qualité 2080
Schneider Couplage Dyn11

Options disponibles Niveau de pertes Pertes libres

• Bornes embrochables Pertes à vide W 230 320 480 610 850 1000
• Manomètre 6450 7800
• Thermomètre Pertes en charge à 75°C W 1250 2150 2900 4450 6 6
• Verrouillage MT
• Relais DMCR ou DGPT2 Tension C/C %4 4 4 6
• Capot BT…
Altitude Maxi m 1000

Température ambiante max °C 40

Type d’enroulementsT Cu/Cu

Traitement de surface C4 C3

Capot BT Sans

Connexion HT Porcelaine

Connexion BT Porcelaine

Verrouillage Sans

Dimensions

Longueur mm 1050 1180 1160 1280 1550 1600
970 1100
Largeur mm 810 850 950 940 1480 1600
1420 1810
hauteur mm 1070 1180 1250 1280

Masse kg 470 600 690 1050

Type de transfo Haut de poteau Cabine

Norme IEC 60076

Puissance kVA 50 100 160 250 400 500 630

Fréquence Hz 50 1400
9300
Tension primaire kV 33
6
Tension au 2ndaire à vide V 400
1760
Prises de réglages % ±2x2,5% 1090
1700
Couplage Dyn11 2150

Niveau de pertes Pertes libres

Pertes à vide W 235 280 520 610 920 1100

Pertes en charge à 75°C W 1450 2340 3350 4450 6450 8500

Tension C/C % 4,5 4,5 4,5 6 6 6

Altitude Maxi m 1000

Température ambiante max °C 40

Type d’enroulementsT Al/Al

Traitement de surface C4 C3

Capot BT Sans

Connexion HT Porcelaine

Connexion BT Porcelaine

Verrouillage Sans

Dimensions

Longueur mm 1070 1220 1250 1380 1550 1570

Largeur mm 780 880 900 960 1065 1140

hauteur mm 1270 1280 1300 1480 1480 1550

Masse kg 490 730 790 1120 1420 1530
