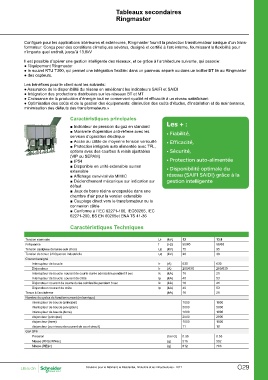

Tableaux secondaires
Ringmaster

Configuré pour les applications intérieures et extérieures, Ringmaster fournit la protection transformateur basique d’un trans-
formateur. Conçu pour des conditions climatiques sévères, designé et certifié à l’arc interne, fournissant la flexibilité pour
n’importe quel endroit, jusqu’à 13,8kV

Il est possible d’opérer une gestion intelligente des réseaux, et ce grâce à l’architecture suivante, qui associe:
● l’équipement Ringmaster
● le nouvel RTU T300, qui permet une intégration flexible: dans un panneau séparé ou dans un boîtier BT lié au Ringmaster
● des capteurs.

Les bénéfices pour le client sont les suivants:
● Assurance de la disponibilité du réseau en améliorant les indicateurs SAIFI et SAIDI
● Intégration des productions distribuées sur les réseaux BT et MT
● Croissance de la production d’énergie tout en conservant qualité et efficacité à un niveau satisfaisant
● Optimisation des coûts et de la gestion des équipements: diminution des coûts d’études, d’installation et de maintenance,
minimisation des défauts des transformateurs.»

Caractéristiques principales Les + :

■■Indicateur de pression du gaz en standard • Fiabilité,
■■Manivelle d’opération anti-réflexe avec les
services d’opération électrique • Efficacité,
■■Accès au câble de moyenne tension verrouillé
■■Protection intégrale auto alimentée avec TFL, • Sécurité,
options avec des courbes & relais ajustables
(VIP ou SEPAM) • Protection auto-alimentée
■■IP54
■■Disponible en unité extensible ou non • Disponibilité optimale du
extensible réseau (SAIFI SAIDI) grâce à la
■■Affichage convivial via MIMIC gestion intelligente
■■Déclenchement mécanique sur indication sur
défaut
■■Jeux de barre résine encapsulée dans une
chambre d’air pour la version extensible
■■Couplage direct vers le transformateur ou la
connexion câble
■■Conforme à l’IEC 62271-100, IEC60265, IEC
62271-200, BS EN 60265et ENA TS 41-36

Caractéristiques Techniques

Tension nominale Ur (kV) 12 13.8
Fréquence f (Hz) 50/60 50/60
Tension assignée de tenue aux chocs Up (kV) 75 95
Tension de tenue à fréquence industrielle Ud (kV) 28 38
Courant assigné
Ir (A) 630 630
Interrupteur de boucle Ir (A) 200/630 200/630
Disjoncteur Ik (kA) 16 21
Interrupteur de boucle: courant de courte durée admissible pendant 3 sec Ip (kA) 40 53
Interrupteur de boucle: courant de crête Ik (kA) 16 21
Disjoncteur: courant de courte durée admissible pendant 3 sec Ip (kA) 40 53
Disjoncteur: courant de crête 16 21
Tenue à l’arc interne (kA)
Nombre de cycles de fonctionnement (mécanique) 1000
interrupteur de boucle (principal) 1000 5000
interrupteur de boucle (en option) 5000 1000
interrupteur de boucle (terre) 1000 2000
disjoncteur (principal) 2000 1000
disjoncteur (terre) 1000 10
disjoncteur (au niveau de courant de court circuit) 11
Gaz SF6 0.55
Pression (bar G) 0.35 592
Masse (RN2c/RN6c) (g) 516 703
Masse (RE2c) (g) 612
