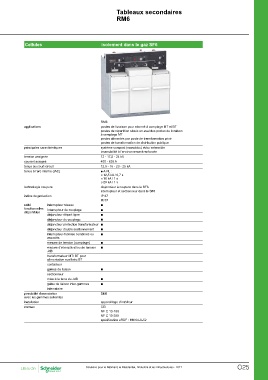

Page 1221 - catalogue général SE 2017 (web flip book)

Cellules Tableaux secondaires
RM6

isolement dans le gaz SF6

RM6

applications postes de livraison pour abonné à comptage MT et BT

postes de répartition situés en aval des postes de livraison
à comptage MT

postes alimentés par poste de transformation privé

postes de transformation de distribution publique

principales caractéristiques système compact (monobloc) et/ou extensible
insensibilité à l'environnement renforcée

tension assignée 12 - 17,5 - 24 kV

courant assigné 400 - 630 A

tenue au court-circuit 12,5 - 16 - 20 - 25 kA

tenue à l'arc interne (IAC) @@A-FL :
__12,5 kA / 0,7 s
__16 kA / 1 s
__20 kA / 1 s

technologie coupure disjoncteur à coupure dans le SF6
interrupteur et sectionneur dans le SF6

indice de protection IP 67

IK 07

unité interrupteur réseau b
fonctionnelles Interrupteur de couplage b
disponibles disjoncteur départ ligne b

disjoncteur de couplage b

disjoncteur protection transformateur b

disjoncteur double sectionnement b

interrupteur-fusibles combinés ou b
associés

mesure de tension (comptage) b

mesure d'intensité et/ou de tension b
JdB

transformateur MT/ BT pour
alimentation auxiliaire BT

contacteur b
gaines de liaison

sectionneur b
mise à la terre du JdB b
gaine de liaison inter-gammes

intercalaire

possibilité d'association SM6
avec les gammes suivantes

installation appareillage d’intérieur

normes CEI

NF C 13-100
NF C 13-200

spécification eRDF : HN 64-S-52

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 O25
