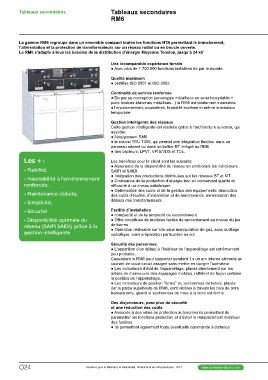

Page 1220 - catalogue général SE 2017 (web flip book)

Tableaux secondaires Tableaux secondaires
RM6

La gamme RM6 regroupe dans un ensemble compact toutes les fonctions HTA permettant le branchement,
l’alimentation et la protection de transformateurs sur un réseau radial ou en boucle ouverte.
Le RM6 s’adapte à tous les besoins de la distribution d’énergie Moyenne Tension, jusqu’à 24 kV

Les + : Une incomparable expérience terrain
● Avec plus de 1 700 000 fonctions installées de par le monde.
• Fiabilité,
Qualité maximum
• Insensibilité à l’environnement ● certifiés ISO 9001 et ISO 9002
renforcée,
Continuité de service renforcée
• Maintenance réduite, ● De par sa conception (enveloppe métallique en acier inoxydable +
puits fusibles étanches métallisés...) le RM6 est totalement insensible
• Simplicité, à l’environnement, poussières, humidité extrême et même inondation
temporaire.
• Sécurité
Gestion intelligente des réseaux
• Disponibilité optimale du Cette gestion intelligente est réalisée grâce à l’architecture suivante, qui
réseau (SAIFI SAIDI) grâce à la associe:
gestion intelligente ● l’équipement RM6
● le nouvel RTU T300, qui permet une intégration flexible: dans un
panneau séparé ou dans un boîtier BT intégré au RM6
● des capteurs: LPVT, VPIS/VDS et TCs.

Les bénéfices pour le client sont les suivants:
● Assurance de la disponibilité du réseau en améliorant les indicateurs
SAIFI et SAIDI
● Intégration des productions distribuées sur les réseaux BT et MT
● Croissance de la production d’énergie tout en conservant qualité et
efficacité à un niveau satisfaisant
● Optimisation des coûts et de la gestion des équipements: diminution
des coûts d’études, d’installation et de maintenance, minimisation des
défauts des transformateurs.

Facilité d’installation
● compacité et de la simplicité de raccordement.
● Offre constituée de modules faciles de raccordement au niveau du jeu
de barres.
● Opération réalisable sur site sans manipulation de gaz, sans outillage
spécifique, sans préparation particulière au sol.

Sécurité des personnes.
● L’apparition d’un défaut à l’intérieur de l’appareillage est extrêmement
peu probable.
Cependant le RM6 peut supporter pendant 1 s un arc interne alimenté au
courant de court-circuit assigné sans mettre en danger l’opérateur.
● Les indicateurs d’état de l’appareillage, placés directement sur les
arbres de manoeuvre des équipages mobiles, reflètent de façon certaine
la position de l’appareillage.
● Les indicateurs de position “fermé” du sectionneur de terres, placés
sur la partie supérieure du RM6, sont visibles à travers les bols de terre
transparents, quand le sectionneur de mise à la terre est fermé.

Des disjoncteurs, pour plus de sécurité
et une réduction des coûts
● Associés à des relais de protection autonomes ils permettent de
paramétrer les fonctions protection et d’éviter le remplacement éventuel
des fusibles.
● Ils permettent également toute éventuelle commande à distance
