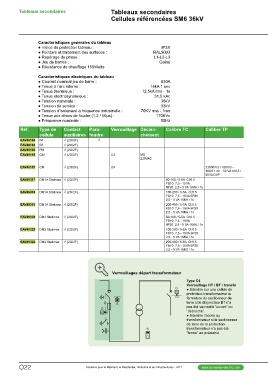

Tableaux secondaires Tableaux secondaires
Cellules référencées SM6 36kV

Caracteristiques generales du tableau IP3X
● Indice de protection tableau : RAL9003
● Peinture et traitement des surfaces : L1-L2-L3
● Repérage de phase :
● Jeu de barres : Gainé
● Résistance de chauffage 150Watts

Caracteristiques electriques du tableau 630A
● Courant nominal jeu de barre : 16kA 1 sec
● Tenue à l’arc interne : 12,5kA rms - 1s
● Tenue thermique :
● Tenue électrodynamique : 31,5 kAc
● Tension nominale : 36kV
● Tension de service : 33kV
● Tension d’isolement à fréquence industrielle :
● Tenue aux chocs de foudre (1,2 / 50μs) : 70KV rms - 1mn
● Fréquence nominale : 170KVc
50Hz

Réf. Type de Contact Para- Verrouillage Déclen- Calibre TC Calibre TP
cellule auxiliaires foudre chement
EAV49184
EAV49183 IM √ (2O/2F) √ C4 MX
EAV49186 230VAC
EAV49185 IM √ (2O/2F)

PM √ (2O/2F)

QM √ (2O/2F)

EAV49187 CM √ (2O/2F) C4 33000/V3 / 100/V3 –
100/3 / 30 – 50 VA Cl0,5 /
EAV49317 DM1A Statimax √ (2O/2F) 50VACl3P

EAV49318 DM1A Statimax √ (2O/2F) 50-100 / 5-5A Cl:0.5
FS10 7,5 - 15VA
EAV49319 DM1A Statimax √ (2O/2F) 5P20 2,5 - 5 VA 16KA / 1s

EAV49324 DM2 Statimax √ (2O/2F) 100-200 / 5-5A Cl:0.5
FS10 7,5 - 15VA 5P20
EAV49325 DM2 Statimax √ (2O/2F) 2,5 - 5 VA 16KA / 1s

EAV49326 DM2 Statimax √ (2O/2F) 200-400 / 5-5A Cl:0.5
FS10 7,5 - 15VA 5P20
2,5 - 5 VA 16KA / 1s

50-100 / 5-5A Cl:0.5
FS10 7,5 - 15VA
5P20 2,5 - 5 VA 16KA / 1s

100-200 / 5-5A Cl:0.5
FS10 7,5 - 15VA 5P20
2,5 - 5 VA 16KA / 1s

200-400 / 5-5A Cl:0.5
FS10 7,5 - 15VA 5P20
2,5 - 5 VA 16KA / 1s

Verrouillages départ transformateur

S Type C4
O Verrouillage HT / BT / transfo
O ● Interdire sur une cellule de
protection transformateur la
fermeture du sectionneur de
terre si le disjoncteur BT n’a
pas été verrouillé “ouvert” ou
“débroché”.
● Interdire l’accès au
transformateur si le sectionneur
de terre de la protection
S transformateur n’a pas été
“fermé” au préalable
