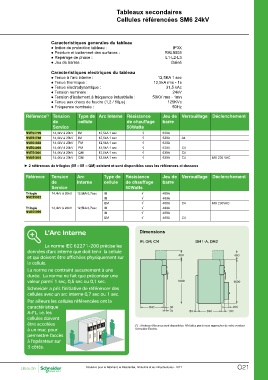

Page 1217 - catalogue général SE 2017 (web flip book)

Tableaux secondaires
Cellules référencées SM6 24kV

Caracteristiques generales du tableau IP3X
● Indice de protection tableau : RAL9003
L1-L2-L3
● Peinture et traitement des surfaces :
Gainé
● Repérage de phase :

● Jeu de barres :

Caracteristiques electriques du tableau 12,5KA 1 sec
● Tenue à l’arc interne : 12,5kA rms - 1s
● Tenue thermique :
● Tenue électrodynamique : 31,5 kAc
● Tension nominale : 24kV
● Tension d’isolement à fréquence industrielle :
● Tenue aux chocs de foudre (1,2 / 50μs) : 50KV rms - 1mn
● Fréquence nominale : 125KVc
50Hz

Référence(*) Tension Type de Arc Interne Résistance Jeu de Verrouillage Déclenchement
de cellule de chauffage barre
NVE54729 Service 50Watts
NVE54788 IM 12,5kA 1 sec 630A A4 MX 230 VAC
NVE54858 14,4kV à 20kV IM 12,5kA 1 sec √ 630A
NVE54869 14,4kV à 20kV PM 12,5kA 1 sec √ 630A C4
NVE54804 14,4kV à 20kV PM 12,5kA 1 sec √ 630A C4
NVE54840 14,4kV à 20kV QM 12,5kA 1 sec √ 630A C4
14,4kV à 20kV QM 12,5kA 1 sec √ 630A
14,4kV à 20kV √

► 2 références de trilogies (IM – IM – QM) existent et sont disponibles sous les références ci-dessous

Référence Tension Arc Type de Résistance Jeu de Verrouillage Déclenchement
de Interne cellule de chauffage barre
Trilogie Service 50Watts
NVE55992 12,5kA 0,7sec IM 400A
14,4kV à 20kV IM √ 400A
Trilogie QM √ 400A
NVE55999 IM √ 400A C4 MX 230VAC
IM √ 400A C4
14,4kV à 20kV 12,5kA 0,7sec QM √ 400A
√

L’Arc Interne Dimensions DM1-A, DM2
IM, QM, CM
La norme IEC 62271-200 précise les 450
données d’arc interne que doit tenir la cellule 450
et qui doivent être affichées physiquement sur
la cellule. 1600 1600

La norme ne contraint aucunement à une 840 30 80 840 200
durée. La norme ne fait que préconiser une 70 100
valeur parmi 1 sec, 0,5 sec ou 0,1 sec.
(*) : d’autres références sont disponibles. N’hésitez pas à vous rapprocher de votre vendeur
Schneider a pris l’initiative de référencer des Schneider Electric.
cellules avec un arc interne 0,7 sec ou 1 sec.

Par ailleurs les cellules référencées ont la
caractéristique
A-FL, i.e. les
cellules doivent
être accolées
à un mur, pour
permettre l’accès
à l’opérateur sur
3 côtés.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 O21
