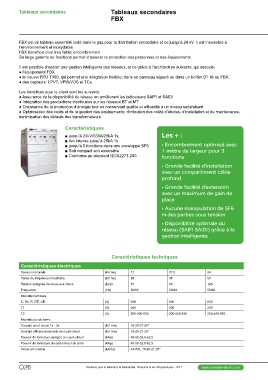

Tableaux secondaires Tableaux secondaires
FBX

FBX est un tableau assemblé isolé dans le gaz pour la distribution secondaire et ce jusqu’à 24 kV. Il est insensible à
l’environnement et inoxydable
FBX bénéficie d’un très faible encombrement.
Sa large gamme de fonctions permet d’assurer la protection des personnes et des équipements.

Il est possible d’opérer une gestion intelligente des réseaux, et ce grâce à l’architecture suivante, qui associe:
● l’équipement FBX
● le nouvel RTU T300, qui permet une intégration flexible: dans un panneau séparé ou dans un boîtier BT lié au FBX
● des capteurs: LPVT, VPIS/VDS et TCs.

Les bénéfices pour le client sont les suivants:
● Assurance de la disponibilité du réseau en améliorant les indicateurs SAIFI et SAIDI
● Intégration des productions distribuées sur les réseaux BT et MT
● Croissance de la production d’énergie tout en conservant qualité et efficacité à un niveau satisfaisant
● Optimisation des coûts et de la gestion des équipements: diminution des coûts d’études, d’installation et de maintenance,
minimisation des défauts des transformateurs.

Caractéristiques Les + :

■■jusqu’à 24kV/630A/25kA 1s, • Encombrement optimisé avec
■■Arc interne jusqu’à 25kA 1s 1 mètre de largeur pour 3
■■jusqu’à 5 fonctions dans une enveloppe SF6 fonctions
■■Soit compact soit extensible
■■Conforme au standard IEC62271-200 • Grande facilité d’installation
avec un compartiment câble
profond

• Grande facilité d’extension
avec un maximum de gain de
place

• Aucune manipulation de SF6
ni des parties sous tension

• Disponibilité optimale du
réseau (SAIFI SAIDI) grâce à la
gestion intelligente

Caractéristiques techniques

Caractéristiques électriques (kV ms) 12 17,5 24
(kV ms) 28 38 50
Tension nominale (kVp) 75 95 125
Tenue de fréquence industrielle (Hz) 50/60 50/60 50/60
Tension assignée de tenue aux chocs 630
Fréquence (A) 630 630 200
Intensité nominale (A) 200 200 200-400-630
C, Sb, R, RE, CB (A) 200-400-630 200-400-630
T1 www.schneider-electric.com
T2 (kV rms) 16-20-21-25*
Intensité jeu de barre (kV rms) 16-20-21-25*
Courant court circuit 1s - 3s (kAp) 40-50-52,5-62,5
Courant efficace maximum de court-circuit (kAp) 40-50-52,5-62,5
Pouvoir de fermeture assigné en court-circuit (kA/1s) AF/AFL 16-20-21-25*
Pouvoir de fermeture du sectionneur de terre
Tenue arc interne
