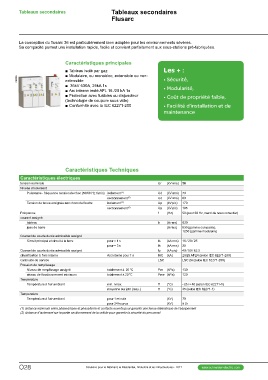

Tableaux secondaires Tableaux secondaires
Flusarc
La conception du flusarc 36 est particulièrement bien adaptée pour les environnements sévères.
Sa compacité permet une installation rapide, facile et convient parfaitement aux sous-stations pré-fabriquées.
PPEE9900883344 Caractéristiques principales Les + :
■■Tableau isolé par gaz • Sécurité,
■■Modulaire, ou monobloc, extensible ou non-
extensible • Modularité,
■■ 36kV 630A, 25kA 1s
■■Arc interne testé AFL 16 /20 kA 1s • Coût de propriété faible,
■■Protection avec fusibles ou disjoncteur
(technologie de coupure sous vide) • Faciilité d’installation et de
■■Conformité avec la IEC 62271-200 maintenance
Caractéristiques Techniques
Caractéristiques électriques
tension nominale Ur (kV rms) 36
Niveau d’isolement
Puissance - fréquence tension de choc (50/60 Hz 1 min) isolement (1) Ud (kV rms) 70
sectionnement (2) Ud (kV rms) 80
Tension de tenue assignée aux chocs de foudre isolement (1) Up (kV pic) 170
sectionnement (2) Up (kV pic) 195
Fréquence f (Hz) 50 (pour 60 Hz, merci de nous consulter)
courant assigné
tableau Ir (A rms) 630
jeux de barre (A rms) 630 (gamme compacte),
1250 (gamme modulaire)
Courant de courte durée admissible assigné
Circuit principal et circuit à la terre pour = 1 s Ik (kA rms) 16 / 20 / 25
pour = 3 s Ik (kA rms) 20
Courant de courte durée admissible assigné Ip (kA pic) 40 / 50 / 62.5
classification à l’arc interne Arc interne pour 1 s IAC (kA) 20/25 AFLR (selon IEC 62271-200)
continuité de service LSC LSC 2A (selon IEC 62271-200)
Pression de remplissage
Niveau de remplissage assigné totalement à 20 °C Pre (kPa) 130
niveau de fonctionnement minimum totalement à 20 °C Pme (kPa) 120
Température
Température à l’air ambiant min. / max. T (°C) - 25 /+ 40 (selon IEC 62271-1)
moyenne sur 24h (max.) T (°C) 35 (selon IEC 62271-1)
Temperature
Température à l’air ambiant pour 1 minute (kV) 70
pour 24 heures (kV) à Ur
(1) distance minimum entre phase/phase et phase/terre et contacts ouverts pour garantir une tenue diélectrique de l’équipement
(2) distance d’isolement sur la partie sectionnement de la cellule pour garantir la sécurité du personnel
