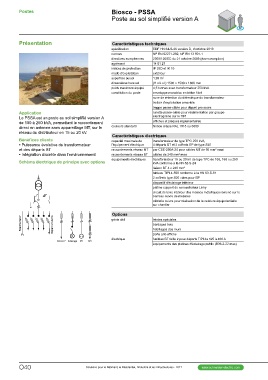

P. 1236
Postes Biosco - PSSA
Poste au sol simplifié version A
Présentation Caractéristiques techniques
Application spécification EDF HN 64-S-36 version D, d'octobre 2010
Le PSSA est un poste au sol simplifié version A
de 100 à 250 kVA, permettant le raccordement normes NF EN 62271-202, NF EN 13 501-1
direct en antenne sans appareillage MT, sur le
réseau du distributeur en 15 ou 20 kV. directives européennes 2009/125/EC du 21 octobre 2009 (éco-conception)
Bénéfices clients
••Puissance évolutive du transformateur agrément 14 01 27
et des départs BT
••Intégration discrète dans l'environnement indices de protection IP 25D et IK 10
Schéma électrique de principe avec options
mode d'exploitation extérieur
superficie au sol 1,99 m2
dimensions hors sol (H x L x l) 1500 x 1590 x 1860 mm
poids maximum équipé 4,5 tonnes avec transformateur 250 kVA
constitution du poste enveloppe monobloc en béton fibré
cuve de rétention du diélectrique du transformateur
trottoir d'exploitation amovible
trappe passe-câble pour départ provisoire
lunette passe-câble pour réalimentation par groupe
électrognène sur le TIPI
affiches et plaques réglementaires
couleurs standard finition crépie RAL 1015 ou 6003
Caractéristiques électriques
capacité maximale de transformateur de type TPC 250 kVA,
l'équipement électrique 4 départs BT et 2 coffrets EP de type S20
raccordements réseau MT par CSE-250A-24 pour câbles MT de 95 mm2 maxi
raccordements réseau BT câbles de 240 mm2 maxi
équipements électriques transformateur 15 ou 20 kV de type TPC de 100, 160 ou 250
kVA conforme à la HN 52-S-24
liaison BT 4 x 240 mm2
tableau TIPI 4-500 conforme à la HN 63-S-61
2 coffrets type S20 vides pour EP
dispositif d'éclairage intérieur
platine support du concentrateur Linky
circuit de terre intérieur des masses métalliques ramené sur le
barreau cuivre de mesures
câblette cuivre pour réalisation de la ceinture équipotentielle
sur chantier
Options teintes spéciales
bardages bois
génie civil habillages des murs
porte anti-affiche
électrique fusibles BT taille 2 pour départs TIPI de 125 à 400 A
équipements des platines d'éclairage public (B36-2-22 max)
