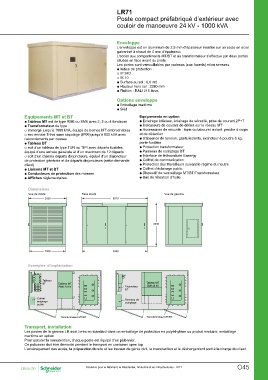

LR71
Poste compact préfabriqué d’extérieur avec
couloir de manoeuvre 24 kV - 1000 kVA

Enveloppe

L’enveloppe est en aluminium de 2,5 mm d’épaisseur montée sur un socle en acier
galvanisé à chaud de 4 mm d’épaisseur.
L’accès aux compartiments MT/BT et au transformateur s’effectue par deux portes
situées en face avant du poste.
Les portes sont verrouillables par cadenas (non fournis) et/ou serrures.
@@Indice de protection :
__IP 24D
__IK 10
@@Surface au sol : 6,6 m2
@@Hauteur hors sol : 2280 mm
@@Finition : RAL1015 lisse.

Options enveloppe

@@Emballage maritime
@@Skid

Equipements MT et BT Equipements en option
@@Eclairage intérieur, éclairage de sécurité, prise de courant 2P+T
@@Tableau MT est de type RM6 ou SM6 avec 2, 3 ou 4 fonctions @@Indicateurs de courant de défaut sur le réseau MT
@@Transformateur de type : @@Accessoires de sécurité : tapis ou tabouret isolant, perche à corps
__immergé jusqu’à 1000 kVA, équipé de bornes MT embrochables et de détection
__sec enrobé Trihal sans capotage (IP00) jusqu’à 800 kVA avec @@d’absence de tension, gants isolants, extincteur à poudre 6 kg,
raccordements par cosses porte-fusibles
@@Tableau BT @@Protection transformateur
__soit d’un tableau de type TUR ou TIPI avec départs fusibles, @@Panneau de comptage BT
équipé d’une arrivée générale et d’un maximum de 12 départs @@Interface de téléconduite Easergy
__soit d’un châssis départs disjoncteurs, équipé d’un disjoncteur @@Coffret de communication
de protection générale et de départs disjoncteurs (selon demande @@Protection des travailleurs suivant le régime du neutre
client) @@Coffret d’éclairage public
@@Liaisons MT et BT @@Dispositif de verrouillage MT/BT/Transformateur
@@Conducteurs de protection des masses @@Bac de rétention d’huile.
@@Affiches réglementaires.

Dimensions Face avant Vue de gauche

Vue de droite 3570
2020

2280

1900 3490

Exemples d’implantation

Tableau Tableau MT Disjoncteur Tableau MT
BT RM6 24 kV BT SM6 24 kV

Coffret Panneau de
éclairage comptage
public

Transformateur MT/BT Transformateur MT/BT

Transport, installation

Les postes de la gamme LR sont livrés en standard dans un emballage de protection en polyéthylène ou produit similaire, emballage
maritime en option.
Pour assurer la manutention, chaque poste est équipé d’un palonnier.
Ce palonnier doit être démonté pendant le transport en container open top.
L’aménagement des accès, la préparation du site et les travaux de génie civil, la manutention et le déchargement sont à la charge du client.
