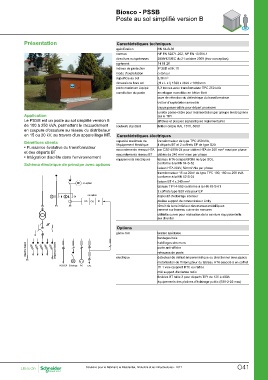

P. 1237
Biosco - PSSB
Poste au sol simplifié version B
Présentation Caractéristiques techniques
Application spécification HN 64-S-36
Le PSSB est un poste au sol simplifié version B
de 100 à 250 kVA, permettant le raccordement normes NF EN 62271-202, NF EN 13 501-1
en coupure d'ossature au réseau du distributeur
en 15 ou 20 kV, au travers d'un appareillage MT. directives européennes 2009/125/EC du 21 octobre 2009 (éco-conception)
Bénéfices clients
••Puissance évolutive du transformateur agrément 14 01 28
et des départs BT
••Intégration discrète dans l'environnement indices de protection IP 25D et IK 10
Schéma électrique de principe avec options
mode d'exploitation extérieur
superficie au sol 3,38 m2
dimensions hors sol (H x L x l) 1500 x 2622 x 1860 mm
poids maximum équipé 6,3 tonnes avec transformateur TPC 250 kVA
constitution du poste enveloppe monobloc en béton fibré
cuve de rétention du diélectrique du transformateur
trottoir d'exploitation amovible
trappe passe-câble pour départ provisoire
lunette passe-câble pour réalimentation par groupe électrognène
sur le TIPI
affiches et plaques signalétiques réglementaires
couleurs standard finition crépie RAL 1015, 6003
Caractéristiques électriques
capacité maximale de transformateur de type TPC 250 kVA,
l'équipement électrique 4 départs BT et 2 coffrets EP de type S20
raccordements réseau HTA par CSE-400A-24 pour câbles HTA de 240 mm2 maxi par phase
raccordements réseau BT câbles de 240 mm2 maxi par phase
équipements électriques tableau HTA compact RM6 de type SOI,
conforme à la HN 64-S-52
liaison HTA 20kV, 50mm2 Alu par phase
transformateur 15 ou 20kV de type TPC 100, 160 ou 250 kVA
conforme à la HN 52-S-24
liaison BT 4 x 240 mm2
tableau TIPI 4-500 conforme à la HN 63-S-61
2 coffrets type S20 vide pour EP
dispositif d'éclairage intérieur
platine support du concentrateur Linky
circuit de terre intérieur des masses métalliques
ramené sur barreau cuivre de mesures
câblette cuivre pour réalisation de la ceinture équipotentielle
sur chantier
Options teintes spéciales
bardages bois
génie civil habillages des murs
porte anti-affiche
électrique rehausse de poste
détecteur de défaut ampèremétrique ou directionnel avec ppacs
motorisation de l'interrupteur du tableau HTA associé à un coffret
ITI 1 voie (support RTC ou radio)
mât support d'antenne radio
fusibles BT taille 2 pour départs TIPI de 125 à 400A
équipements des platines d'éclairage public (B36-2-22 max)
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 O41
