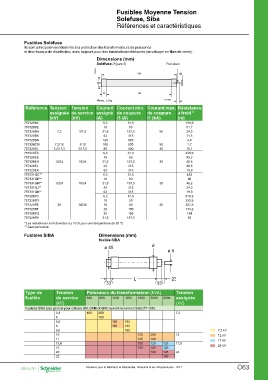

Page 1259 - catalogue général SE 2017 (web flip book)

Fusibles Moyenne Tension
Solefuse, Siba
Références et caractéristiques

Fusibles Soléfuse

Ils sont principalement destinés à la protection des transformateurs de puissance
et des réseaux de distribution, mais toujours pour des installations intérieures (enveloppe en fibre de verre).

Dimensions (mm) Percuteur

Soléfuse (Figure 5)

DE55752 520 Ø6

Ø55

35 450

Masse : 2,3 kg 23 max.

Référence Tension Tension Courant Courant min. Courant max. Résistance
assignée de service assigné de coupure de coupure à froid *
(kV) (kV) (A) I3 (A) I1 (kA) (m)

757328BC 6,3 31,5 158,6

757328BE 16 80 51,7

757328BH 7,2 3/7,2 31,5 157,5 50 24,5

757328BK 63 315 11,3

757328BN 125 625 4,8

757328CM 7,2/12 3/12 100 500 50 7,7

757328DL 7,2/17,5 3/17,5 80 400 40 15,1

757328EC 6,3 31,5 445,9

757328EE 16 80 93,2

757328EH 12/24 10/24 31,5 157,5 30 45,8

757328EJ 43 215 38,5

757328EK 63 315 18,9

757331GC** 6,3 31,5 463

757331GE** 16 80 96

757331GH** 12/24 10/24 31,5 157,5 30 46,2

757331GJ** 43 215 34,3

757331GK** 63 315 19,9

757328FC 6,3 31,5 618,9

757328FD 10 50 252,9

757328FE 36 30/36 16 80 20 207,8

757328FF 20 100 133,2

757328FG 25 125 124

757328FH 31,5 157,5 93

* Les résistances sont données à ± 10 % pour une température de 20 °C.
** Sans percuteur.

Fusibles SIBA Dimensions (mm)

fusible SIBA ø
ø6
ø 45

L 23
33 33

Type de Tension Puissance du transformateur (kVA) Tension
fusible de service assignée
(kV) 630 800 1000 1250 1600 2000 2500 (kV)

Fusibles SIBA (cas général pour cellules QM, QMB et QMC suivant la norme CEI62271-105) 7,2

3,3 160 200 12
17,5
5 160 24

5,5 160 160

6 160 160

6,6 160 7,2 kV
12 kV
10 125 200 17 kV
24 kV
11 125 160
O63
13,8 100 125 125

15 100 125 125

20 100 125

22 100
