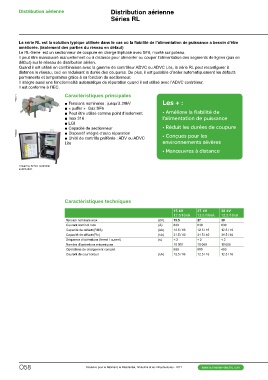

Séries RL

La série RL est la solution typique utilisée dans le cas où la fiabilité de l’alimentation de puissance a besoin d’être
améliorée. (isolement des parties du réseau en défaut)
Le RL-Serie est un sectionneur de coupure en charge triphasé avec SF6, monté sur poteau.
Il peut être manœuvré manuellement ou à distance pour alimenter ou couper l’alimentation des segments de lignes (pas en
défaut) sur le réseau de distribution aérien.
Quand il est utilisé en combinaison avec la gamme de contrôleur ADVC ou ADVC Lite, la série RL peut reconfigurer à
distance le réseau, ceci en réduisant la durée des coupures. De plus, il est possible d’isoler automatiquement les défauts
permanents et temporaires grâce à sa fonction de sectionneur.
Il intègre aussi une fonctionnalité automatique de réparation quand il est utilisé avec l’ADVC contrôleur.
Il est conforme à l’IEC.

PE90711 Caractéristiques principales Les + :

PE55502 ■■Tensions nominales : jusqu’à 38kV • Améliore la fiabilité de
■■« puffer » Gaz SF6 l’alimentation de puissance
■■Peut être utilisé comme point d’isolement
■■Inox 316 • Réduit les durées de coupure
■■LGI
■■Capacité de sectionneur • Conçues pour les
■■Dispositif intégré d’auto réparation environnements sévères
■■Unité de contrôle préférée : ADV ou ADVC
Lite • Manœuvres à distance

Linked to ADVC controller
automation.

Caractéristiques techniques 15 kV 27 kV 38 kV
12.5/16 kA 12.5 /16 kA 12.5 /16 kA
Tension nominale max
Courant nominal max (kV) 15.5 27 38
Capacité de défaut (RMS)
Capacité de défaut (Pic) (A) 630 630 630
Séquence d’opérations (fermé / ouvert)
Nombre d’opérations mécaniques (kA) 12.5 / 16 12.5 / 16 12.5 / 16
Opérations de chargement complet
Courant de court circuit (kA) 31.5 / 40 31.5 / 40 31.5 / 40

(s) < 2 < 2 < 2

10 000 10 000 10 000

600 600 400

(kA) 12.5 / 16 12.5 / 16 12.5 / 16
