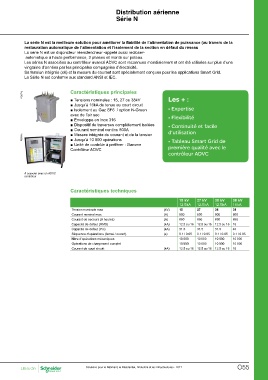

Page 1251 - catalogue général SE 2017 (web flip book)

Distribution aérienne
Série N

La série N est la meilleure solution pour améliorer la fiabilité de l’alimentation de puissance (au travers de la
restauration automatique de l’alimentation et l’isolement de la section en défaut du réseau
La série N est un disjoncteur réenclencheur -appelé aussi recloser-
automatique à haute performance, 3 phases et monté sur poteau.
Les séries N associées au contrôleur avancé ADVC sont reconnues mondialement et ont été utilisées sur plus d’une
vingtaine d’années par les principales compagnies d’électricité.
Sa tension intégrée (x6) et la mesure du courant sont spécialement conçues pour les applications Smart Grid.
La Série N est conforme aux standard ANSI et IEC.

PE90712 Caractéristiques principales Les + :

PE55502 ■■Tensions nominales : 15, 27 ou 38kV • Expertise
■■Jusqu’à 16kA de tenue au court circuit
■■Isolement au Gaz SF6 / option N-Green • Flexibilité
avec de l’air sec
■■Enveloppe en Inox 316 • Continuité et facile
■■Dispositif de traverses complètement isolées d’utilisation
■■Courant nominal continu 800A
■■Mesure intégrée du courant et de la tension • Tableau Smart Grid de
■■Jusqu’à 10 000 opérations première qualité avec le
■■Unité de contrôle à préférer : Gamme contrôleur ADVC
Contrôleur ADVC

A associer avec un ADVC
contrôleur

Caractéristiques techniques

15 kV 27 kV 38 kV 38 kV
12.5 kA 12.5 kA 12.5 kA 16 kA

Tension nominale max (kV) 15 27 38 38
Courant nominal max
Courant de secours (8 heures) (A) 800 800 800 800
Capacité de défaut (RMS)
Capacité de défaut (Pic) (A) 850 850 850 850
Séquence d’opérations (fermé / ouvert)
Nbre d’opérations mécaniques (kA) 12.5 ou 16 12.5 ou 16 12.5 ou 16 16
Opérations de chargement complet
Courant de court circuit (kA) 31.5 31.5 31.5 40

(s) 0.1 / 0.05 0.1 / 0.05 0.1 / 0.05 0.1 / 0.05

10 000 10 000 10 000 10 000

10 000 10 000 10 000 10 000

(kA) 12.5 ou 16 12.5 ou 16 12.5 ou 16 16

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 O55
