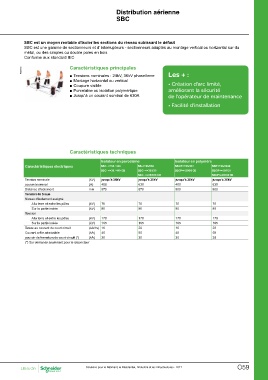

Distribution aérienne
SBC

SBC est un moyen rentable d’isoler les sections du réseau subissant le défaut
SBC est une gamme de sectionneurs et d’ interrupteurs - sectionneurs adaptés au montage vertical ou horizontal sur du
métal, ou des simples ou double poles en bois.
Conforme aux standard IEC

PE90715 Caractéristiques principales Les + :

■■Tensions nominales : 24kV, 36kV phase/terre • Création d’arc limité,
■■Montage horizontal ou vertical améliorant la sécurité
■■Coupure visible de l’opérateur de maintenance
■■Porcelaine ou isolation polymérique
■■Jusqu’à un courant nominal de 630A • Facilité d’installation

Caractéristiques techniques

Isolateur en porcelaine Isolateur en polymère

Caractéristiques électriques SBC- <=36 / 400 SB-<=36/630 SBCP<=36/400 SBP<=36/2630
SBC- <=36 / 400 CB SBC- <=36/630
SBCP<=36/400 CB SBCP<=36/630

SBC- <=36/630 CB SBCP<=36/630 CB

Tension nominale (kV) jusqu’à 36kV jusqu’à 36kV jusqu’à 36kV jusqu’à 36kV

courant nominal (A) 400 630 400 630

Distance d’isolement mm 870 870 900 900

Tension de tenue

Niveau d’isolement assigné

A la terre et entre les pôles (kV) 70 70 70 70
80 80
Sur la partie isolée (kV) 80 80
170 170
Tension 195 195
16 20
A la terre et entre les pôles (kV) 170 170 40 50
20 20
Sur la partie isolée (kV) 195 195

Tenue au courant de court circuit (kA/1s) 16 20

Courant crête admissible (kA) 40 50

pouvoir de fermeture de court-circuit (*) (kA) 20 20

(*) Sur demande seulement pour le disjoncteur
