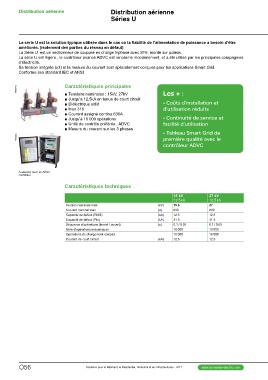

Distribution aérienne Distribution aérienne
Séries U

La série U est la solution typique utilisée dans le cas où la fiabilité de l’alimentation de puissance a besoin d’être
améliorée. (isolement des parties du réseau en défaut)
La Série U est un sectionneur de coupure en charge triphasé avec SF6, monté sur poteau.
La série U est légère , le contrôleur avancé ADVC est renommé mondialement, et a été utilisé par les principales compagnies
d’électricité.
Sa tension intégrée (x3) et la mesure du courant sont spécialement conçues pour les applications Smart Grid.
Conforme aux standard IEC et ANSI

PE90713 Caractéristiques principales Les + :

■■Tensions nominales : 15kV, 27kV • Coûts d’installation et
■■Jusqu’à 12,5kA en tenue de court circuit d’utilisation réduits
■■Diélectrique solid
■■Inox 316 • Continuité de service et
■■Courant assigné continu 630A facilité d’utilisation
■■Jusqu’à 10 000 opérations
■■Unité de contrôle préférée : ADVC • Tableau Smart Grid de
■■Mesure du courant sur les 3 phases première qualité avec le
contrôleur ADVC
PE55502

A associer avec un ADVC
contrôleur

Caractéristiques techniques

Tension nominale max 15 kV 27 kV
Courant nominal max 12.5 kA 12.5 kA
Capacité de défaut (RMS) (kV) 15.5 27
Capacité de défaut (Pic) (A) 630 630
Séquence d’opérations (fermé / ouvert) (kA) 12.5 12.5
Nbre d’opérations mécaniques (kA) 31.5 31.5
Opérations de chargement complet (s) 0.1 / 0.05 0.1 / 0.05
Courant de court circuit 10 000 10 000
10 000 10 000
(kA) 12.5 12.5
