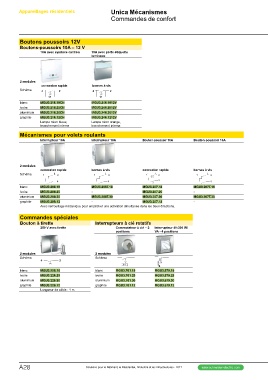

Page 126 - catalogue général SE 2017 (web flip book)

Appareillages résidentiels Unica Mécanismes
Commandes de confort

Boutons poussoirs 12V 10A avec porte-étiquette
lumineux
Boutons-poussoirs 10A – 12 V

10A avec symbole carillon

2 modules connexion rapide bornes à vis
Schéma

blanc MGU3.216.18CN MGU3.246.1812V
ivoire
aluminium MGU3.216.25CN MGU3.246.2512V

graphite MGU3.216.30CN MGU3.246.3012V

MGU3.216.12CN MGU3.246.1212V
Lampe néon bleue, Lampe néon orange,
branchement interne branchement interne

Mécanismes pour volets roulants

Interrupteur 10A Interrupteur 10A Bouton-poussoir 10A Bouton-poussoir 10A

2 modules connexion rapide bornes à vis connexion rapide bornes à vis
Schéma

blanc MGU3.208.18 MGU3.208T.18 MGU3.207.18 MGU3.207T.18
ivoire -
aluminium MGU3.208.25 - MGU3.207.25
MGU3.207T.30
graphite MGU3.208.30 MGU3.208T.30 MGU3.207.30 -

MGU3.208.12 - MGU3.207.12

Avec verrouillage mécanique pour empêcher une activation simultanée dans les deux directions.

Commandes spéciales Interrupteurs à clé rotatifs

Bouton à tirette Commutateur à clé – 2 Interrupteur 40-300 W/

250 V avec tirette

positions VA - 4 positions

2 modules 2 modules 21
Schéma Schéma 3

blanc MGU3.226.18 blanc MGU3.701.18 MGU3.579.18
ivoire MGU3.226.25 ivoire MGU3.701.25 MGU3.579.25
aluminium MGU3.226.30 aluminium MGU3.701.30 MGU3.579.30
MGU3.226.12 MGU3.701.12 MGU3.579.12
graphite Longueur de câble : 1 m graphite

A28 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
