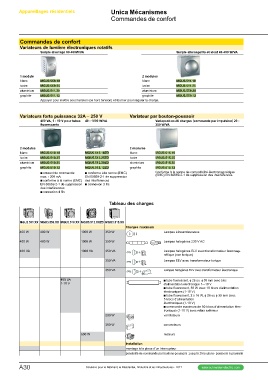

Page 128 - catalogue général SE 2017 (web flip book)

Appareillages résidentiels Unica Mécanismes
Commandes de confort

Commandes de confort Simple allumage/Va-et-vient 40-400 W/VA

Variateurs de lumière électroniques rotatifs

Simple allumage 60-400W/VA

1 module 2 modules
blanc
ivoire MGU3.559.18 blanc MGU3.511.18
aluminium MGU3.511.25
graphite MGU3.559.25 ivoire MGU3.559.30
MGU3.559.12
MGU3.511.30 aluminium

MGU3.511.12 graphite

Appuyer pour mettre sous tension (ou hors tension) et tourner pour réguler la charge.

Variateurs forte puissance 32A – 250 V Variateur par bouton-poussoir

400 VA, 1 - 10 V pour tubes 40 - 1000 W/VA Variapush multi charges (commande par impulsion) 20 -

fluorescents 350 W/VA

2 modules MGU3.510.18 MGU5.512.18ZD 2 modules MGU3.515.18
blanc blanc MGU3.515.25
ivoire MGU3.510.25 MGU5.512.25ZD ivoire MGU3.515.30
aluminium aluminium MGU3.515.12
MGU3.510.30 MGU5.512.30ZD Conforme à la norme de compatibilité électromagnétique
graphite graphite (EMC) EN 60669-2-1 de suppression des interférences.
MGU3.510.12 MGU5.512.12ZD
b courant de commande b conforme à la norme (EMC)
max. : 200 mA EN 60669-2-1 de suppression
b conforme à la norme (EMC) des interférences
EN 60669-2-1 de suppression b connexion 3 fils
des interférences
b connexion 4 fils

Tableau des charges

MGU3.511.XX MGU3.559.XX MGU3.510.XX MGU5.512.XXZD MGU3.515.XX

Charges maximum

400 W 400 W 1000 W 350 W Lampes à incandescence

400 W 400 W 1000 W 350 W Lampes halogènes 230 V AC

400 VA 1000 VA 350 VA Lampes halogènes ELV avec transformateur ferromag-
350 VA nétique (non torique)

Lampes ELV avec transformateur torique

350 VA Lampes halogènes ELV avec transformateur électronique

400 VA b tube fluorescent, φ 26 ou φ 38 mm avec bloc
1-10 V d’alimentation électronique 1—10 V
b tube fluorescent, 36 W avec 10 blocs d’alimentation
200 W électroniques (1-10 V)
b tube fluorescent, 2 x 16 W, φ 26 ou φ 30 mm avec
5 blocs d’alimentation
électroniques (1-10 V)
b commande maximum de 50 blocs d’alimentation élec-
troniques (1-10 V) avec relais extérieur

ventilateurs

350 W convecteurs

600 W moteurs

Installation
montage à la place d’un interrupteur
possibilité de commande par boutons-poussoirs : jusqu’à 25 boutons- poussoirs à proximité

A30 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
