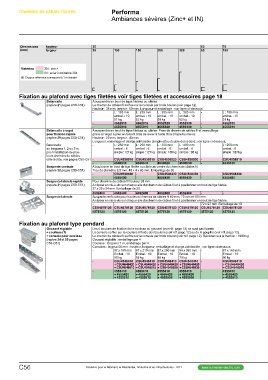

Page 292 - catalogue général SE 2017 (web flip book)

Chemins de câbles filaires Performa
Ambiances sévères (Zinc+ et IN)

Dimensions hauteur 35 60 70
(mm) largeur 50 100 150 200 300 60 100

Matériau ZN : zinc+
IN : acier inoxidable 304

(1) Chaque référence correspond à 1 m linéaire

Fixation au plafond avec tiges filetées voir tiges filetées et accessoires page 18
Balancelle A suspendre en bout de tiges filetées ou câbles.

(repère 21 pages C50-C51) Le chemin de câbles fil se fixe sur la console par bride boulon (voir page 12).

Hauteur : 38 mm, largeur : 50 mm. Longueur et emballage : voir ligne ci-dessous.

- L : 185 mm L : 235 mm L : 285 mm L : 385 mm - L : 185 mm

embal. : 10 embal. : 10 embal. : 10 embal. : 10 embal. : 10

51 kg 52 kg 59 kg 62 kg 51 kg

- 4552310 4552315 4552329 4552330 - 4552310

- 4555310 4555315 4555320 4555330 - 4555310

Balancelle à ergot A suspendre en bout de tiges filetées ou câbles. Pose du chemin de câbles fil et verrouillage

pour fixation rapide grâce à l’ergot à plier en faisant bras de levier à l’aide d’un simple tournevis.

(repère 29 pages C50-C51) Hauteur : 20 mm, largeur : 40 mm.

Longueur, emballage et charge admissible (simple et/ou double dos à dos) : voir ligne ci-dessous.

Balancelle - L : 250 mm L : 250 mm L : 300 mm L : 400 mm L : 250 mm

en longueur 1, 2 ou 3 m embal. : 6 embal. : 6 embal. : 6 embal. : 6 embal. : 6

pour installation de plus- simple : 127 kg simple : 127 kg simple : 138 kg simple : 98 kg simple : 127 kg

ieurs chemins de câbles

côte à côte, voir pages C50-C51 - CSU4538510 CSU4538510 CSU4538520 CSU4538530 - CSU4538510

- 4530510 4530510 4530520 4530530 - 4530510

Suspente centrale A boulonner en bout de tige filetée ou câble au centre du chemin de câbles fil.

(repère 32 pages C50-C51) Trou de diamètre 8,5 mm. 40 x 4 x 60 mm. Emballage de 30

- CSU4548430 - CSU4548430 CSU4548430 - CSU4548430
- 4555430 - 4555430 4555430 - 4555430

Suspente latérale rapide Pour chemins de câbles fil hauteur 35 mm.

(repère 31 pages C50-C51) A clipser en vis-à-vis sur chaque aile du chemin de câbles fil et à positionner en bout de tige filetée.

37 x 29 x 54 mm. Emballage de 20.

4532400 4532400 4532400 4532400 4532400 - -

Suspente latérale Suspente renforcée pour hauteurs chemins de câbles fil 60 mm, 70 mm et 105 mm.

A clipser en vis-à-vis sur chaque aile du chemin de câbles fil et à positionner en bout de tige filetée.

-- 72 x 92 mm. Emballage de 10

CSU4578120 CSU4578120 CSU4578120 CSU4578120 CSU4578120 CSU4578120 CSU4578120

4575120 4575120 4575120 4575120 4575120 4575120 4575120

Fixation au plafond type pendard
Gousset réglable Les 4 boulons de fixation de la coulisse au gousset (voir réf. page 12) ne sont pas fournis.

+ coulisse (1) La console se fixe sur la coulisse à l’aide des boulons (voir réf. page 12) ou de la goupille (voir réf. page 13).

+ c onsole pour coulisse Le chemin de câbles fil se fixe sur la console par bride boulon (voir réf. page 12). Résistance à la traction : 1000 kg

(repère 24 et 25 pages Gousset réglable : emballage par 4

C50-C51) Coulisse : longueur 1 m, emballage par 4.

Consoles : largeur 50 mm - hauteur, longueur, emballage et charge admissible : voir ligne ci-dessous

- 87 x 160 mm 87 x 210 mm 87 x 260 mm 94 x 360 mm - 87 x 160 mm

Embal. : 10 Embal. : 10 Embal. : 10 Embal. : 10 Embal. : 10

90 kg 85 kg 80 kg 70 kg 90 kg

- CSU4548410 CSU4548410 CSU4548410 CSU4548410 - CSU4548410
+ CSU4548420 + CSU4548420 + CSU4548420 + CSU4548420 + CSU4548420
+ CSU4548910 + CSU4548915 + CSU4548920 + CSU4548930 + CSU4548910
- 4555410 4555410 4555410 4555410 - 4555410
+ 4555420 + 4555420 + 4555420 + 4555420 + 4555420
+ 4555910 + 4555915 + 4555920 + 4555930 + 4555910
