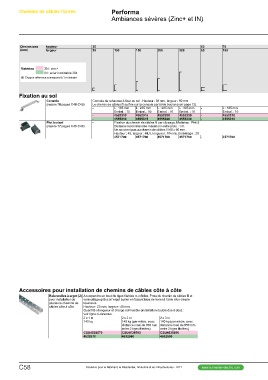

Page 294 - catalogue général SE 2017 (web flip book)

Chemins de câbles filaires Performa
Ambiances sévères (Zinc+ et IN)

Dimensions hauteur 35 60 70
(mm) largeur 50 100 150 200 300 60 100

Matériau ZN : zinc+ L : 185 mm
IN : acier inoxidable 304 Embal. : 10
4552310
(1) Chaque référence correspond à 1 m linéaire 4555310
4571700
Fixation au sol Console de rehausse à fixer au sol . Hauteur : 38 mm, largeur : 50 mm
Console
(repère 18 pages C48-C49) Le chemin de câbles fil se fixe sur la console par bride boulon (voir page 12).

Plot isolant - L : 185 mm L : 235 mm L : 285 mm L : 385 mm -
(repère 17 pages C48-C49)
Embal. : 10 Embal. : 10 Embal. : 10 Embal. : 10

- 4552310 4552315 4552320 4552330 -

- 4555310 4555315 4555320 4555330 -

- Fixation du chemin de câbles fil par clipsage. Matériau : PA6.6

Distance recommandée maximum entre plots : 1 m.

Ne convient pas au chemin de câbles fil 60 x 60 mm.

Hauteur : 45, largeur : 44,5, longueur : 85 mm. Emballage : 20

4571700 4571700 4571700 4571700 -

Accessoires pour installation de chemins de câbles côte à côte
Balancelles à ergot (2) A suspendre en bout de tiges filetées ou câbles. Pose du chemin de câbles fil et

pour installation de verrouillage grâce à l’ergot à plier en faisant bras de levier à l’aide d’un simple

plusieurs chemins de tournevis.

câbles côte à côte Hauteur : 20 mm, largeur : 40 mm.

Quantité x longueur et charge admissible (installation double dos à dos) :

voir ligne ci-dessous.

2x1m 2x2m 2x3m
140 kg 140 kg (par mètre, avec 140 kg (par mètre, avec
distance maxi de 950 mm distance maxi de 950 mm
entre 2 tiges filetées) entre 2 tiges filetées)

CSU4538570 CSU4538580 CSU4538590
4532570 4532580 4532590
