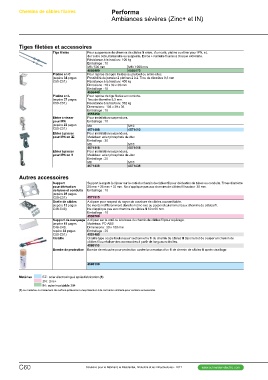

Chemins de câbles filaires Performa
Ambiances sévères (Zinc+ et IN)

Tiges filetées et accessoires

Tige filetée Pour suspension de chemins de câbles fil entre, d’un coté, platine ou étrier pour IPN, et,

Platine en C de l’autre coté, balancelle ou suspente. Ecrou + rondelle fournis à chaque extrémité.
(repère 34 pages
C50-C51) Résistance à la traction : 100 kg

Platine en L Emballage : 10
(repère 37 pages
C50-C51) M8 / 500 mm M8 / 1000 mm

Etrier à visser 4555480 4555470
pour IPN Pour reprise de tiges filetées au plafond ou entre-elles.
(repère 22 pages
C50-C51) Possibilité de jumeler 2 platines 2 à 2. Trou de diamètre 8,5 mm
Etrier à pincer
pour IPN en Résistance à la traction : 400 kg

Etrier à pincer Dimesions : 70 x 39 x 36 mm
pour IPN en H
Emballage : 10

4555440
Pour reprise de tige filetée en corniche.

Trou de diamètre 8,5 mm.

Résistance à la traction : 362 kg

Dimensions : 104 x 39 x 36

Emballage : 10

4555450
Pour installation suspendues.

Emballage : 10

M8 M10

4571408 4571410
Pour installation suspendues.
H
Matériau : acier phosphate de zinc

Emballage : 20

M8 M10

4571416 4571418
Pour installation suspendues.

Matériau : acier phosphate de zinc

Emballage : 20

M8 M10

4571436 4571438

Autres accessoires
Support Support à ergots à clipser sur le coté du chemin de câbles fil pour dérivation de tubes ou conduits. Trous diamètre
pour dérivation 20 mm + 25 mm + 32 mm. Ne s’applique pas aux chemins de câbles fil hauteur 35 mm.
de tubes et conduits Emballage : 10
(repère 35 pages
C50-C51) 4571315

Sortie de câbles A clipser pour respect du rayon de courbure de câbles courant faible.
(repère 12 pages Se monte indifféremment dans le même axe ou perpendiculairement aux chemins de câbles fil.
C48-C49) Ne s’applique pas aux chemins de câbles fil 60 x 60 mm.

Emballage : 10

4530700
Support de marquage A clipser sur le coté ou à la base du chemin de câbles fil pour repérage.

(repère 15 pages Matériau : PC-ABS

C48-C49, Dimensions : 30 x 100 mm

repère 33 pages Emballage : 25

C50-C51) 4551485
Cisaille Cisaille type coupe boulon pour sectionner le fil du chemin de câbles fil dans le but de couper un chemin de
câbles fil ou réaliser des accessoires à partir de longueurs droites.

4580110

Bombe de protection Bombe de retouche pour protection contre la corrosion d’un fil de chemin de câbles fil après cisaillage.

4580130

Matériau EZ : acier électrozingué après fabrication (1)
ZN : zinc+

IN : acier inoxidable 304

(1) ou matériau ou traitement de surface présentant une protection à la corrosion similaire pour certains accessoires

C60 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
