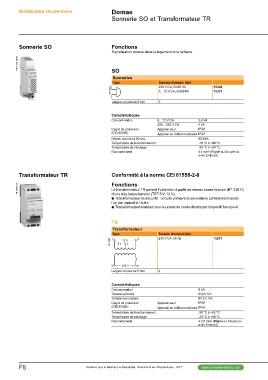

Distribution résidentielle Domae
Sonnerie SO et Transformateur TR
Sonnerie SO
Fonctions
Transformateur TR
Signalisation sonore dans le logement et le tertiaire.

PB101285_SE-35 SO

DB123820 Sonneries Tension d'emploi (Ue) 15320
230 V CA, 50/60 Hz 15321
Type 8…12 V CA, 50/60 Hz

Largeur en pas de 9 mm 2

Caractéristiques

Consommation 8…12 V CA 3,6 VA

220…240 V CA 5 VA

Degré de protection Appareil seul IP20
(CEI 60529)
Appareil en coffret modulaire IP20

Niveau sonore (à 60 cm) 80 dBA

Température de fonctionnement -10 °C à +40 °C

Température de stockage -25 °C à +60 °C

Raccordement ≤ 4 mm2 (Rigide ou Souple ou
avec Embout)

PB103464-35 Conformité à la norme CEI 61558-2-8

Fonctions

Le transformateur TR permet l’obtention à partir du réseau basse tension (BT 230 V)
d’une très basse tension (TBT 8 V, 12 V).
bb Transformateur de sécurité : circuits primaire et secondaire parfaitement isolés
l’un par rapport à l’autre
bb Transformateur résistant aux courants de court-circuits par dispositif incorporé.

DB114386 TR Tension d'emploi (Ue) 15211
230 V CA, 50 Hz
Transformateur

Type
1 12 V 3

8V 2

5 230 V 6 4
Largeur en pas de 9 mm

Caractéristiques

Consommation 8 VA

Tension primaire 230 V CA

Tension secondaire 8/12 V CA

Degré de protection Appareil seul IP20
(CEI 60529)
Appareil en coffret modulaire IP40

Température de fonctionnement -20 °C à +55 °C

Température de stockage -25 °C à +80 °C

Raccordement ≤ 2,5 mm2 (Rigide ou Souple ou
avec Embout)
